Elektrischer Anschluss

SMA Solar Technology AG

52

SC125_560HE-IDE083220

Installationsanleitung

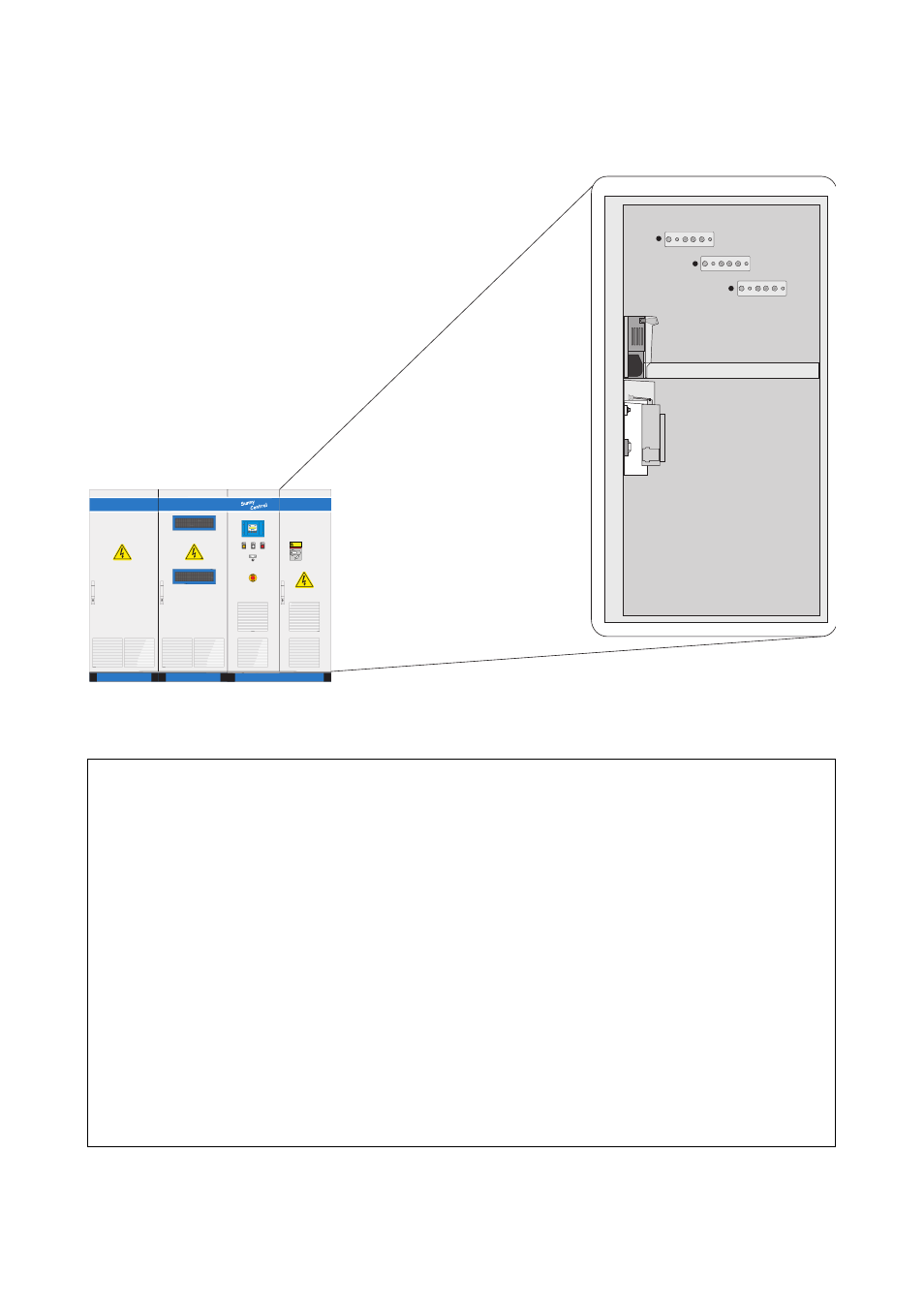

AC-Netzanschluss für IT-Netz an Kupfersammelschienen über Sicherungslasttrenner im AC-Schrank
des Sunny Central 350HE. Kabel von oben in den Wechselrichter einführen.

AC-Netzanschluss für IT-Netz an EriFlex-Sammelschienen außen am AC-Schrank des Sunny Central
500HE und 560HE.

ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!

Beim Anschließen der Leistungskabel folgende Anschlussreihenfolge beachten (von vorn
aus gesehen):

1. Schraube
2. Unterlegscheibe
3. Kabelschuh
4. Anschlusspunkt EriFlex
5. Kabelschuh
6. Unterlegscheibe
7. Sperrkantring
8. Mutter

Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung

L1

L2

L3
