5.1.4 Steuerleitungen der Übergabeklemmleiste
Die meisten Steuerleitungen, die zwischen den Schaltschränken verbunden werden müssen, werden
einfach über Stecker an die Übergabeklemmleisten angeschlossen. Die Übergabeklemmleisten
befinden sich im AC-Schrank auf der zum DC- / WR-Schrank gerichteten Montageplatte. Die zu
steckenden Kabelbündel sind mit Zielbezeichnungen versehen.

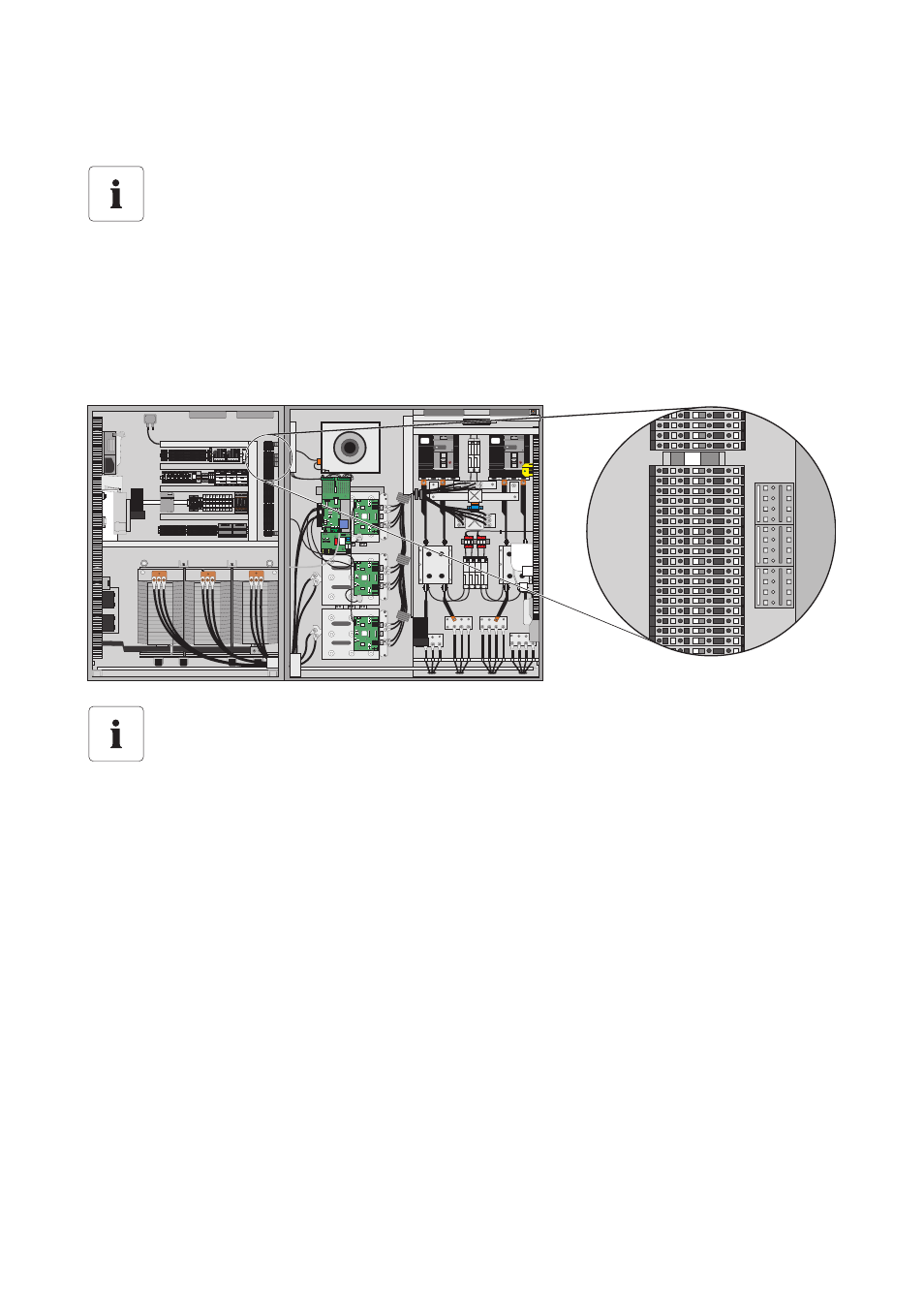

Beispiel Übergabeklemmleisten zwischen den Schaltschränken des Sunny Central 500HE
Prüfung der Verkabelung
Beim Anschluss der Steuerleitungen auf die richtige Reihenfolge und die passenden Farben
der Adern achten. Die Stecker sind durchnummeriert.
Position der Übergabeklemmleisten
Die genaue Position der Übergabeklemmleisten anhand der Betriebsmittelkennzeichnung
(BMK) und dem mitgelieferten Schaltplan ermitteln.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
M3-810
L+
L-
L+
L-
