SMA Solar Technology AG Sicherheit
Installationsanleitung SC125_560HE-IDE083220 9
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der Sunny Central ist ein Solarwechselrichter. Er dient zur Einspeisung photovoltaisch gewandelter
Solarenergie aus Solarmodulen in ein Niederspannungs- oder Mittelspannungsnetz.

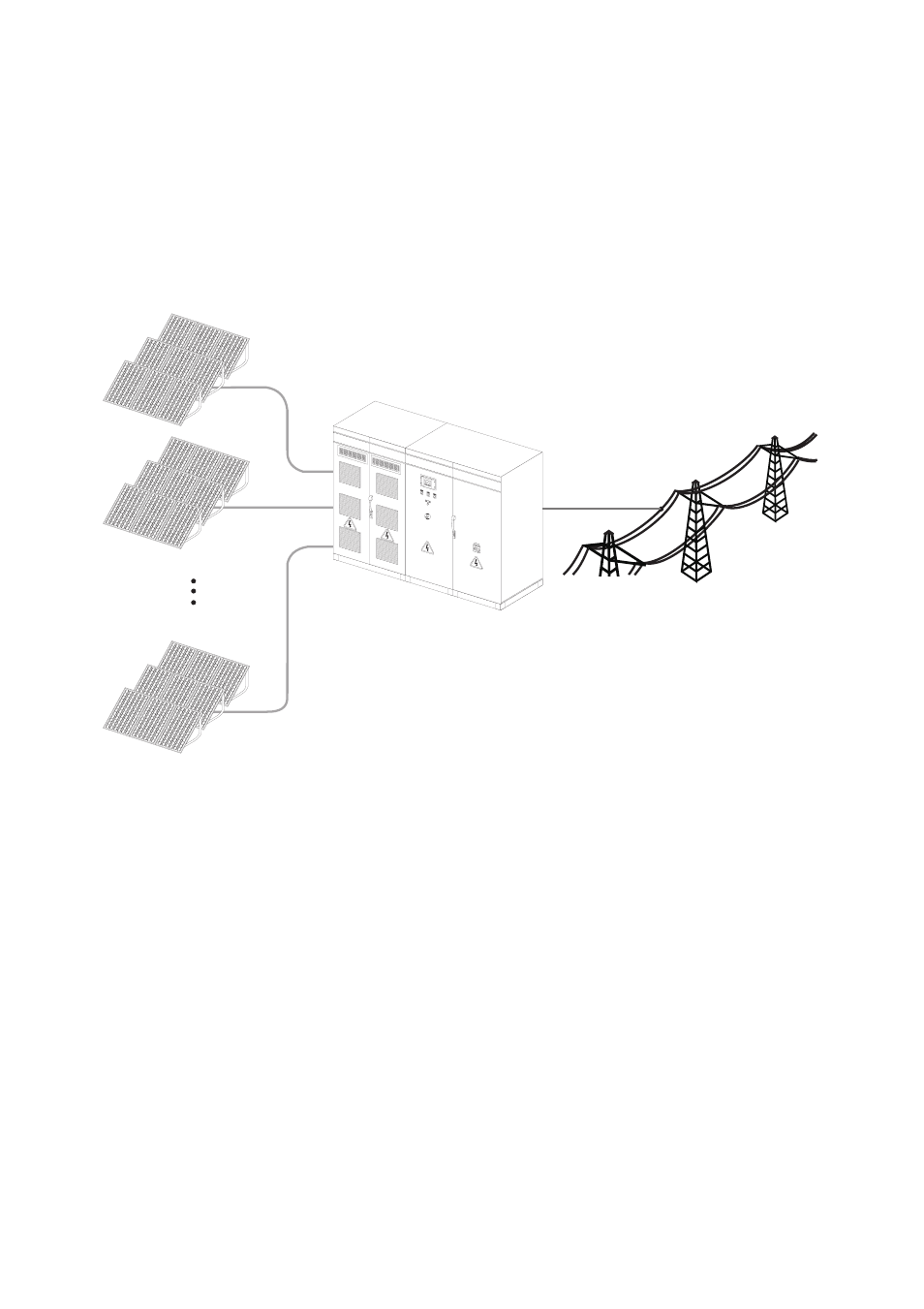

Prinzip einer netzgekoppelten Solaranlage mit einem Sunny Central
Sunny Central
Der Standard Sunny Central ist mit einem Niederspannungstransfomator ausgestattet und speist in
das Niederspannungsnetz ein.
Sunny Central LV
Der Sunny Central LV speist in das Niederspannungsnetz ein. Er ist für den Anschlus von Modulen mit
niedriger Spannung (Low Voltage) geeignet.
Sunny Central HE
Der Sunny Central HE ist ein High Efficiency Photovoltaik-Wechselrichter. Er hat keinen eigenen
Niederspannungstransformator. Der Sunny Central HE benötigt einen angepassten externen
Mittelspannungstransformator, über den er in das Netz einspeisen kann.
Sunny Central MV
Die MV Stationen sind Mittelspannungsstationen (MV = medium voltage). In einer MV Station speisen
zwei Sunny Central HE in einen gemeinsamen Mittelspannungstransformator ein. Der Sunny Central
MV speist in das Mittelspannungsnetz ein.
