Elektrischer Anschluss
SMA Solar Technology AG
36
SC125_560HE-IDE083220
Installationsanleitung
5.1.3 PE-Verbindung zwischen AC-Schrank und DC- / WR-Schrank
Die PE-Schienen für die einzelnen Schaltschränke befinden sich unten in den Seitenteilen. Die zwei PE-
Schienen mit der vorgefertigten und in einem Schaltschrank bereits angeschlossenen PE-Brücke
müssen beim Zusammenbau der beiden Wechselrichterschränke miteinander verbunden werden.

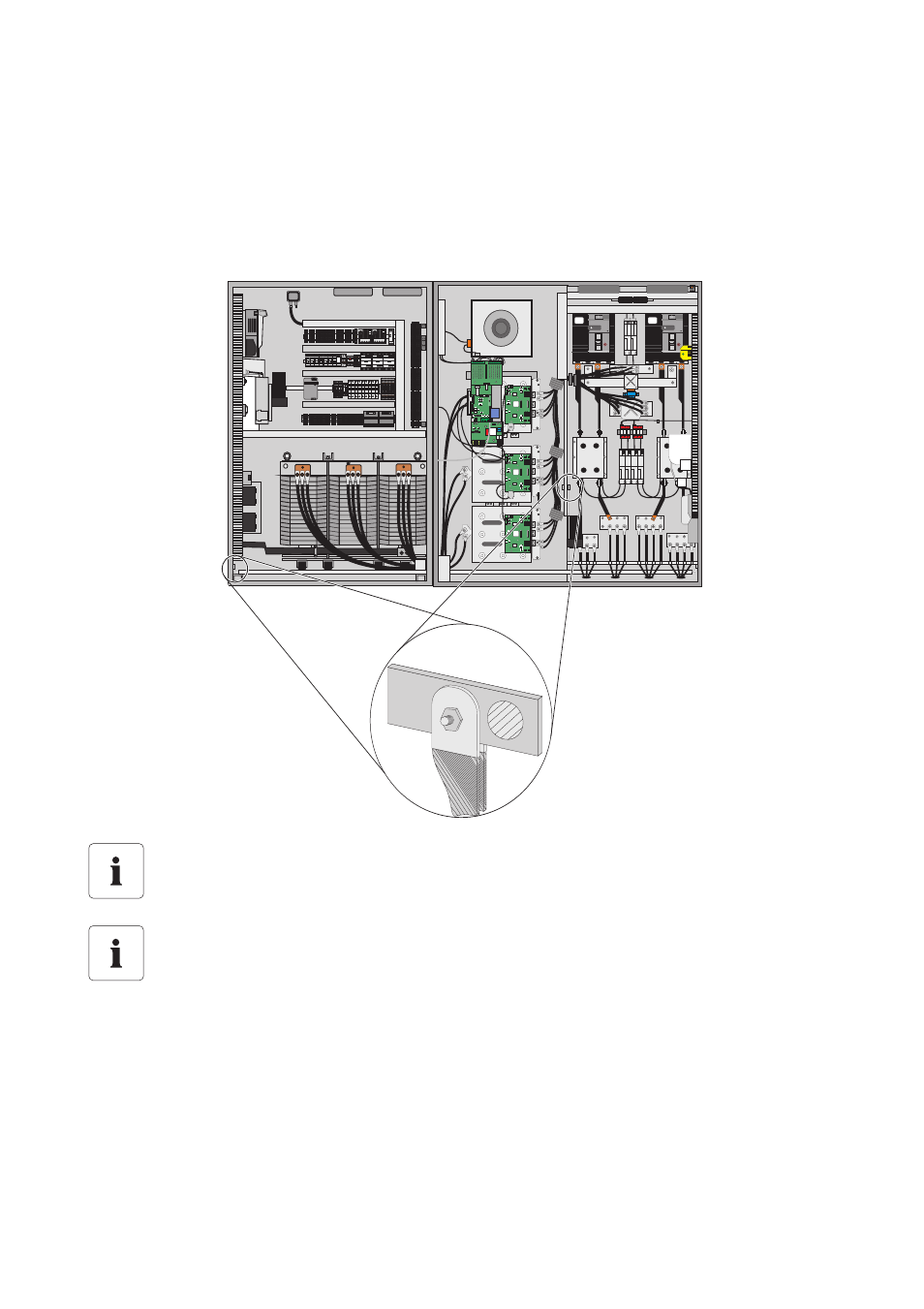

Beispiel PE-Verbindung zwischen den Schaltschränken des Sunny Central 500HE
Erdungsverbindung prüfen
Beim Anschluss der Erdungsverbindung auf festen Sitz der Schrauben achten.
Position der PE-Schiene
Die genaue Position der PE-Schiene befindet sich bauartbedingt bei einigen
Schaltschränken hinter der Sicherungsleiste im DC-Schrank oder hinter dem Transformator
im AC-Schrank. Anhand der Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten
Schaltplan lässt sich die genaue Lage der PE-Schiene ermitteln.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
L+
L-
L+
L-
PE
