Elektrischer Anschluss

SMA Solar Technology AG

32

SC125_560HE-IDE083220

Installationsanleitung

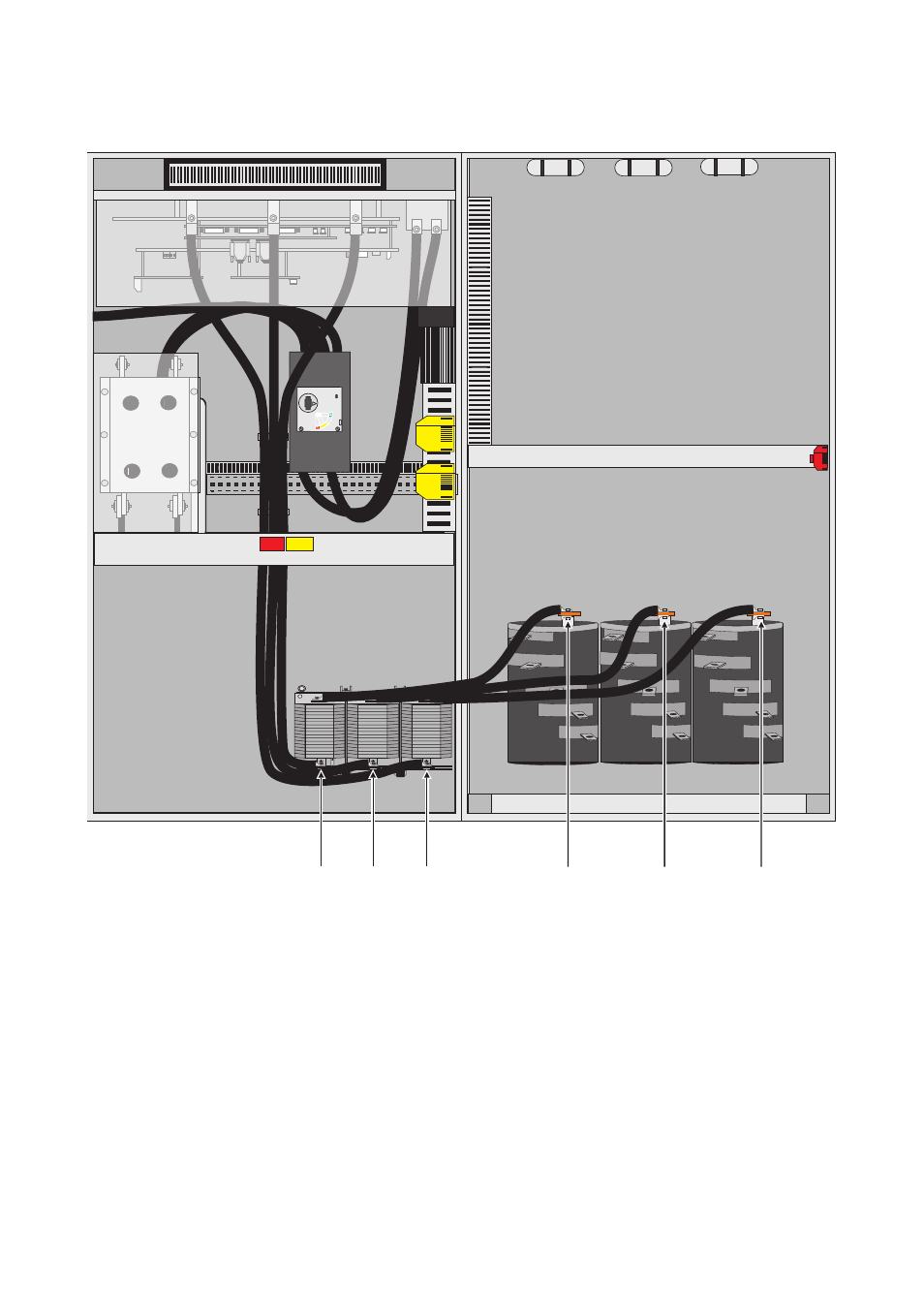

Anschlusspunkte U, V, W für Leistungskabel im Sunny Central 150

A

Anschlusslaschen Sinusfilterdrossel (DC- / WR-Schrank)

B

Anschlusslaschen Transformator (AC-Schrank)

L+

L-

L+

L-

A

A

A

B

B

B
