SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SC125_560HE-IDE083220
51
Der Anschluss erfolgt 3-phasig von einem Sicherungslasttrenner im AC-Schrank des Wechselrichters
zur Unterspannungswicklung eines Mittelspannungstransformators.

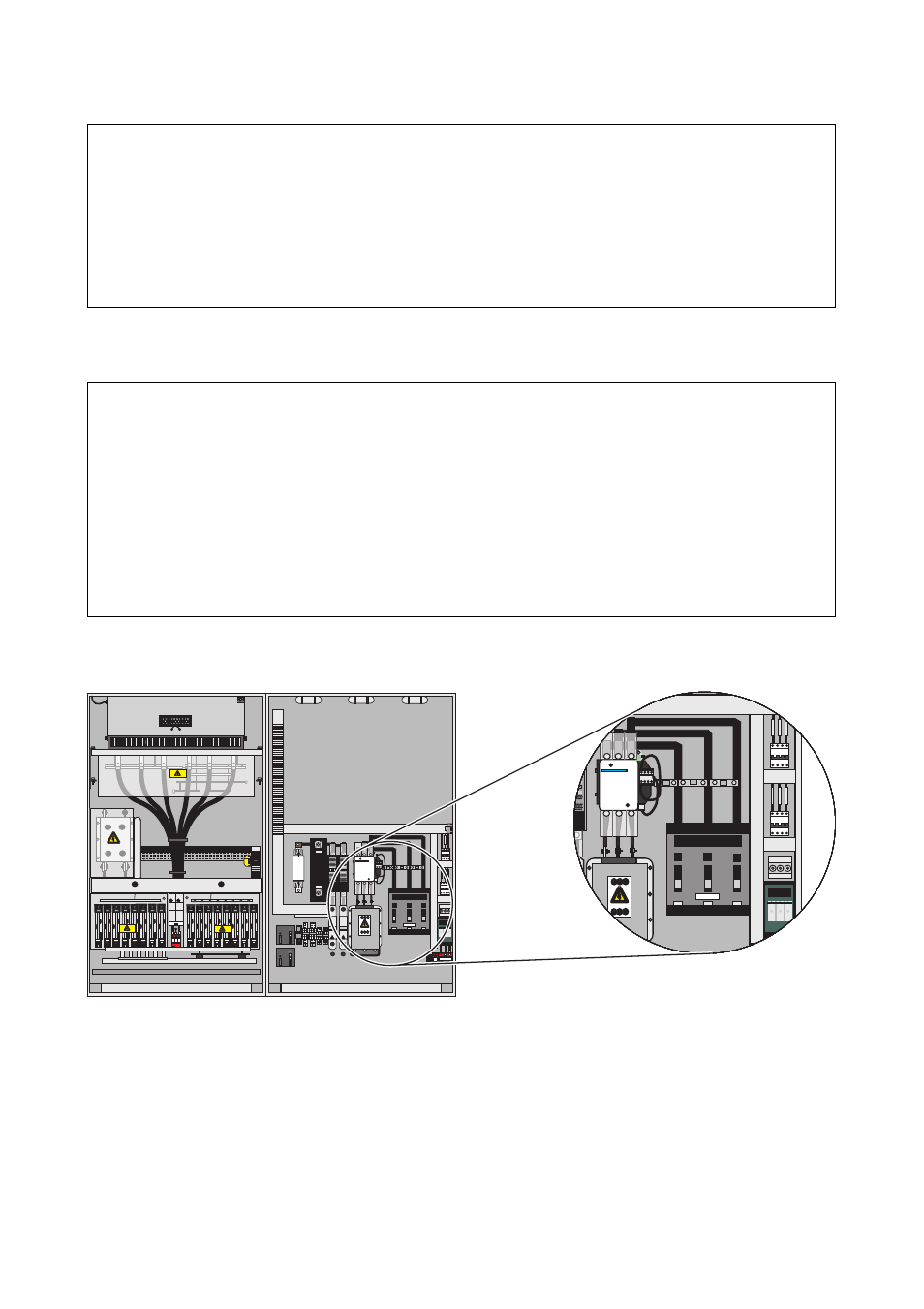

AC-Netzanschluss für IT-Netz am Sicherungslasttrenner im AC-Schrank Sunny Central 250HE,
Kabeleinführung von unten in den Wechselrichter
ACHTUNG!
Hohe Spannungen im IT-Netz.
Aufgrund des IT-Netzes liegen während des Wechselrichterbetriebs Nennspannungen bis
zu 1000 V zwischen Außenleiter und Erde an!
• Bei der Auswahl von AC-Leitungen erhöhte Anforderung an die Nennspannung Uo
gegen Erde berücksichtigen.
ACHTUNG!
Beschädigung des Sunny Central durch fehlerhaften AC-Anschluss.
Dimensionierung der anzuschließenden AC-Leitungen
• Die AC-Leitungen mit einer Spannungsfestigkeit von mindestens 1000 V auslegen.
• Die AC-Leitungen erd- und kurzschlussfest ausführen.
• Für den Kabelabfang des AC-Anschluss nur Aluminium-Kabelschellen (im
Lieferumfang enthalten) verwenden.
L2 L3
L1
L1 L2 L3
L+
L-
L-
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
