6 interne steuerleitungen vom leistungsteil – SMA SC 100LV-560HE Benutzerhandbuch
Seite 40
Elektrischer Anschluss
SMA Solar Technology AG
40
SC125_560HE-IDE083220
Installationsanleitung
5.1.6 Interne Steuerleitungen vom Leistungsteil
Die vom AC-Schrank kommenden Steuerleitungen X8 und X9 werden an die Steuerungsplatine am
Leistungsteil angeschlossen. Die Steuerungsplatine befindet sich ebenfalls auf dem Kopf hängend am
Leistungsteil. In den Schaltschränken der Sunny Central vom Typ 500HE und 560HE befinden sie sich
auf dem obersten Leistungsteil. Die beiden 2-poligen grünen Steckkontakte X8 und X9 werden an die
entsprechend bezeichneten Steckplätze aufgesteckt.

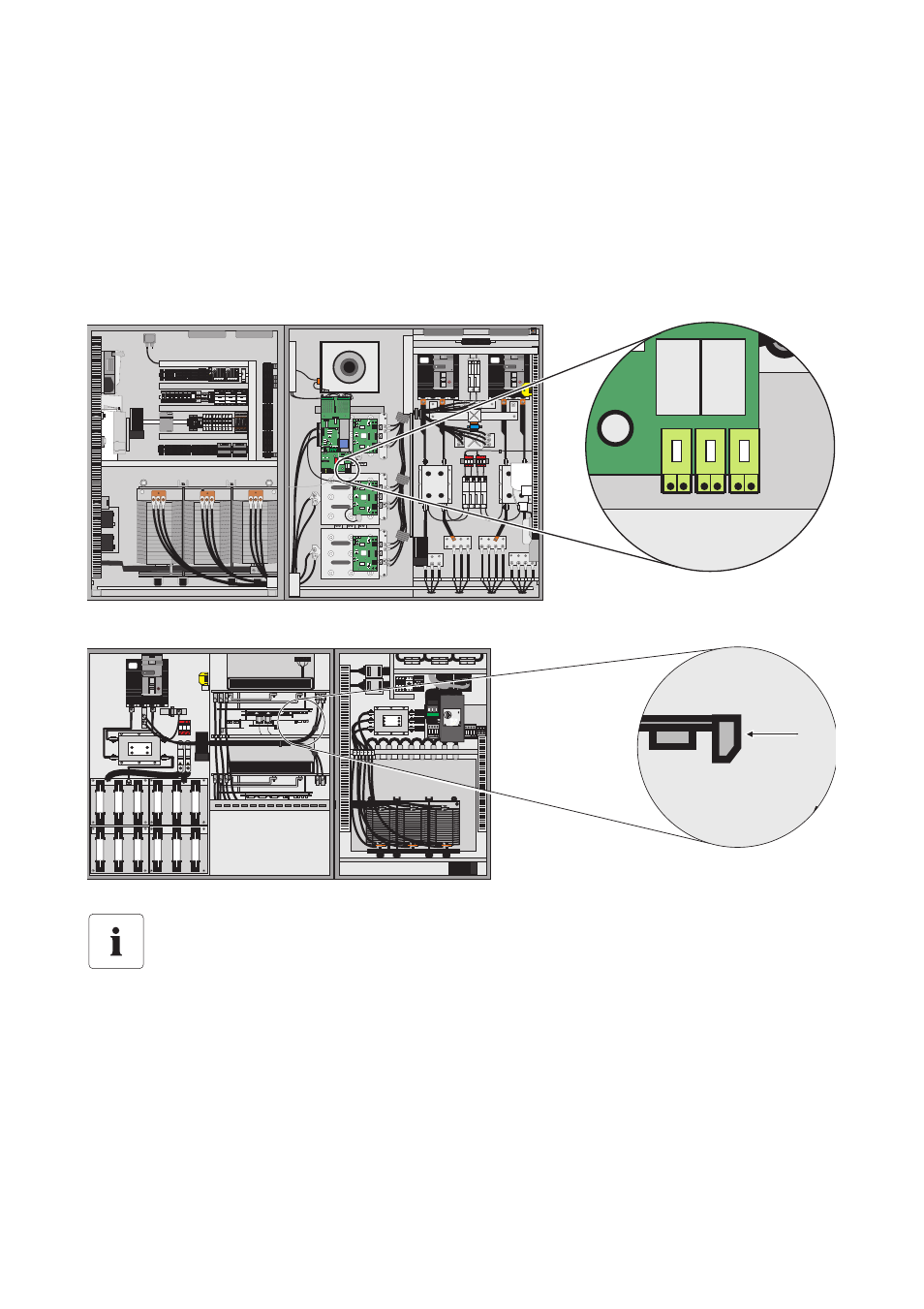

Anschluss der internen Steuerleitung beim Sunny Central 500HE
Anschluss der internen Steuerleitung beim Sunny Central 350HE
Position der Anschlussklemmen der Steuerleitung
Anhand der Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt
sich die genaue Lage der Anschlussklemmen ermitteln.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L-
L1
L2
L3
L1
L2
L3
