e e e e e Option (Einstellungen für die grafische Darstellung der Meßwerte)
Nutzen Sie den Bildschirm "Option Setup" zur Einstellung des Betrachtungsfensters bei einer
beabsichtigten grafischen Darstellung der erfaßten Meßwerte
y(t) , zur Auswahl des Kanals für
die Realzeiterfassung der zu den Meßwerten y(t) gehörigen Zeitpunkte t und zur Einstellung
eines Datenfilters zur Datenbereinigung .
• Veränderung der Einstellungen für die Datendarstellung
1. Drücken Sie im Eingangsbildschirm des "Advanced SET UP" die Taste e(Option).
• Es öffnet sich der Einstellungsbildschirm für die Datenerfassung.
2. Nutzen Sie die folgenden Funktionstasten, um weitere Datendarstellungs-Parameter einzu-
stellen.
• Um die Einstellung einer Parameterposition zu verändern, verwenden Sie zuerst die Cursor-
Tasten f und c, um die Markierung auf die gewünschte Position zu verschieben.
Anschließend nutzen Sie die Funktionstasten, um die gewünschte Einstellung auszuwählen.
(1) Einstellungen zum Betrachtungsfenster (V-Window)
• 1(Auto) ........ Automatische Einstellung des Betrachtungsfensters.
• 2(Man) ........ Nutzung des bereits (manuell) eingestellten Betrachtungsfensters.
• 3(Set
•
Y) ...... Öffnet einen Bildschirm zur Einstellung des Y-Bereiches (Wertebereich
der Meßwerte) mithilfe des Minimalwertes (Ymin) und des Maximal-
wertes (Ymax).
(2) Realzeit-Einstellung (Real-Time)
• 1(NO) .......... Keine Realzeiterfassung.
• 2(YES) ........ Ermöglicht die Realzeiterfassung.
• Es wird darauf hingewiesen, dass die "Real-Time"-Position innerhalb der Datendar-
stellung mit der "Real-Time"-Position innerhalb der Datenerfassung auf S. 4-2-7 verknüpft
ist.
4-2-10
Einrichten des EA-100 (SET UP)

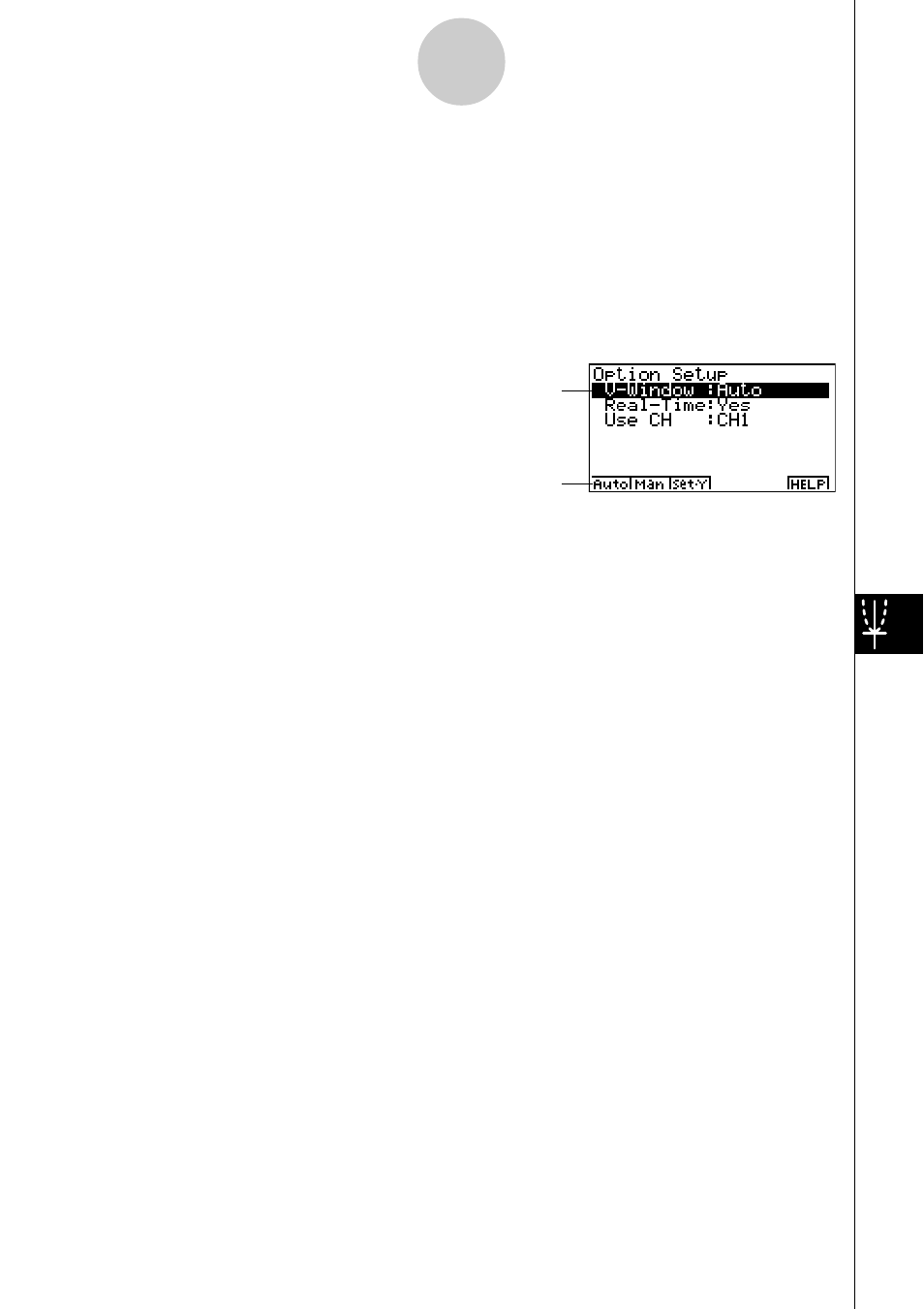

Auswahlmöglichkeiten für die
markierte Position (hier: V-Window)
Ausgewählte
Position
