Auspacken
Installationsanleitung
Sensorbox-IDE100914
13

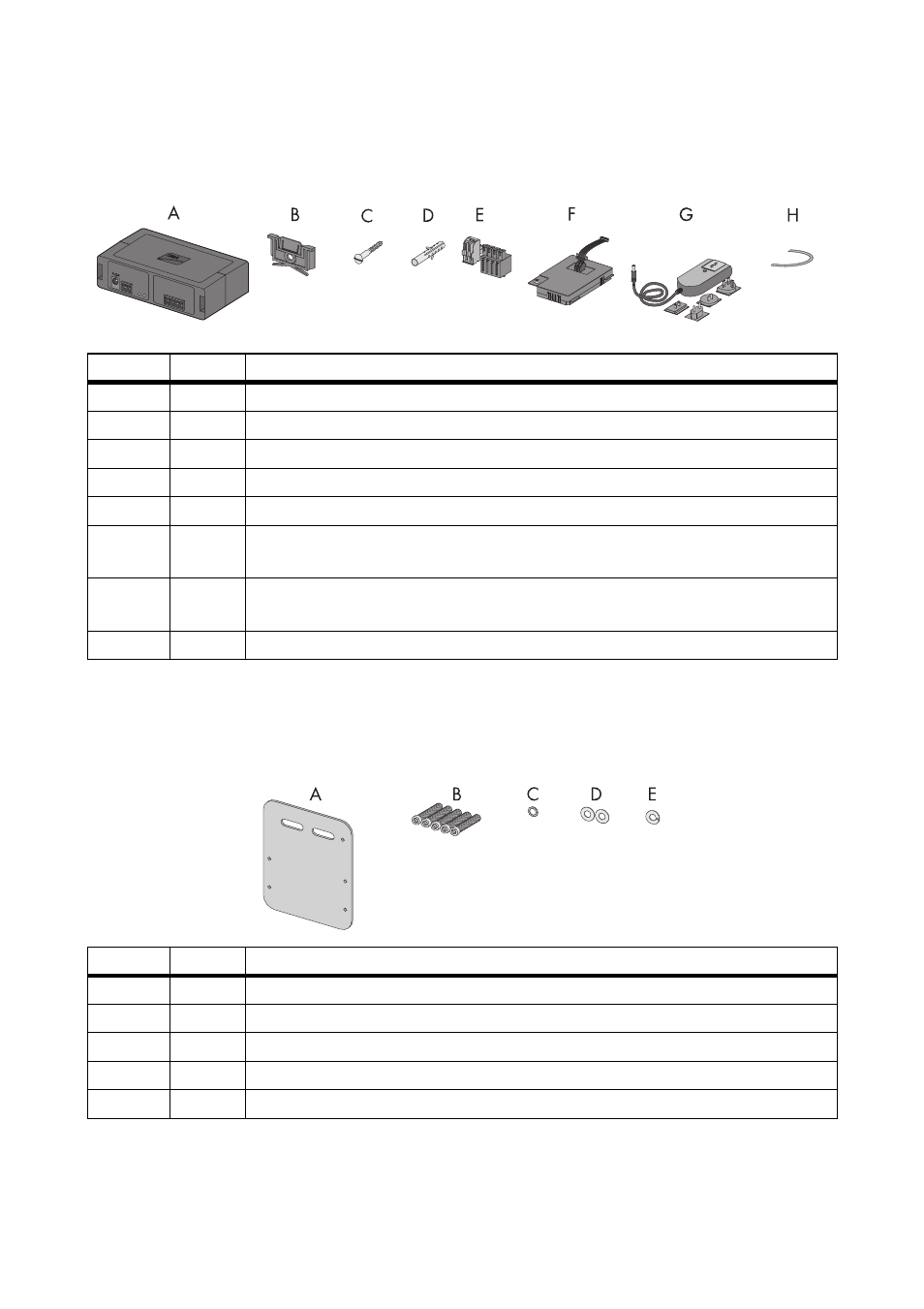

SMA Power Injector mit Bluetooth
Nur bei Bestelloption der Sunny SensorBox: SUNNYSENSOR-2xxx, SUNNYSENSOR-3xxx
Montageplatte für Modulrahmenmontage
Nur bei Bestelloption der Sunny SensorBox: SUNNYSENSOR-x1xx
Position Anzahl Bezeichnung
A
1
SMA Power Injector mit Bluetooth
B
1
Halterung für Wand- oder Hutschiene
*
*
Steckt bei Auslieferung an der Rückseite des SMA Power Injector mit Bluetooth.
C
1
Schraube
D
1
Dübel
E
1
Stecker (1 x 2-polig, 1 x 4-polig)
F
1
Power Modul zur Spannungsversorgung (Lieferumfang siehe Installations–
anleitung des Power Modul) - Nur bei Bestelloption SUNNYSENSOR-3xxx
G
1
Steckernetzteil mit Steckdosenadapter - Nur bei Bestelloption
SUNNYSENSOR-2xxx
H
1
Erdungskabel
Position Anzahl Bezeichnung
A
1
Montageplatte
B
5
M4-Innensechskant-Schrauben
*
*
Bei Auslieferung bereits vormontiert.
C
1
M4-Kontaktscheibe
*
D
2
Unterlegscheiben
*
E
1
Sperrkantring
*
