Seite 41) – SMA Sensorbox Benutzerhandbuch
Seite 41
SMA Solar Technology AG
Inbetriebnahme
Installationsanleitung
Sensorbox-IDE100914
41

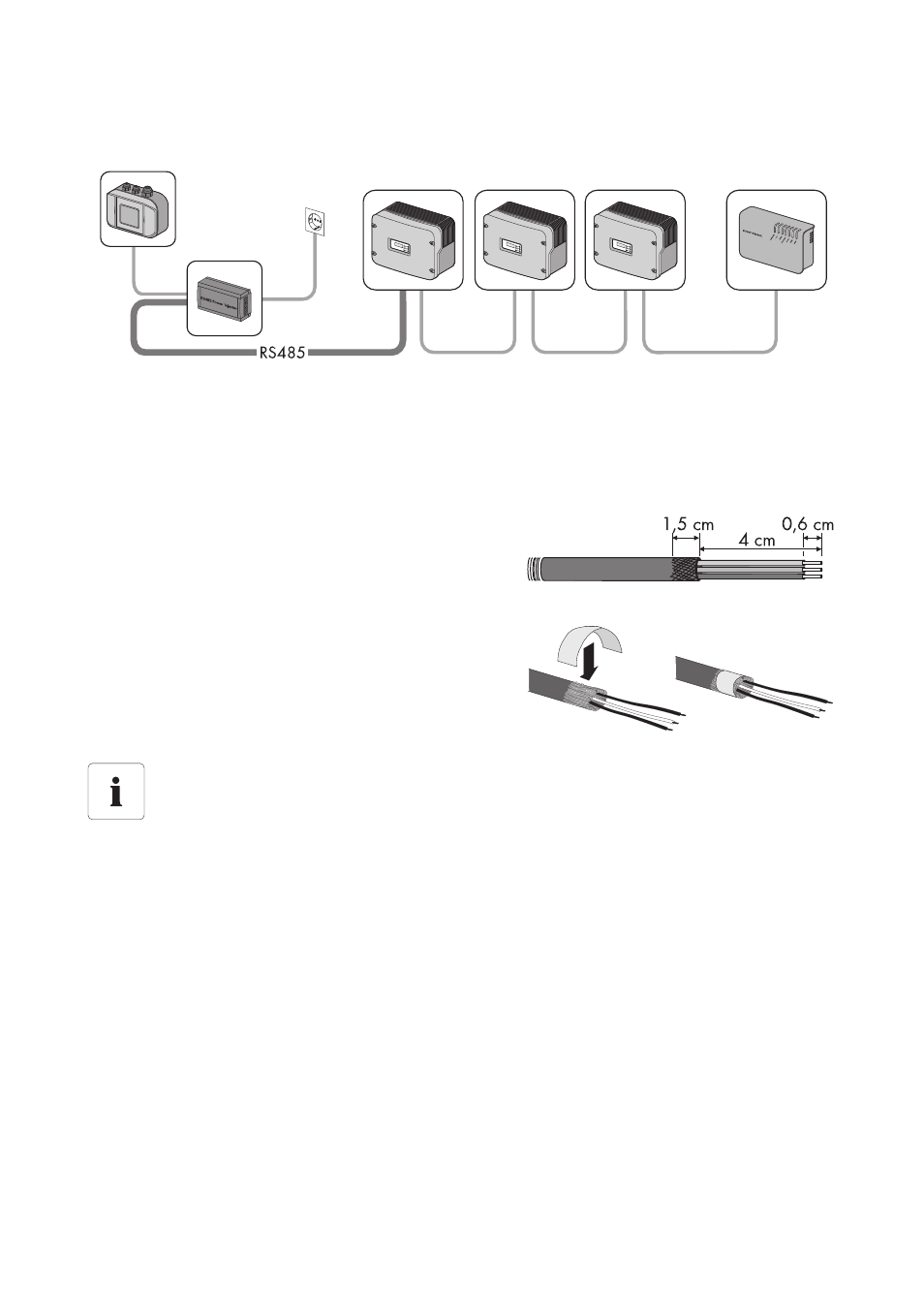

7.5.2 RS485-Power Injector an RS485-Busteilnehmer anschließen
RS485-Busteilnehmer
1. Kabel an den RS485-Busteilnehmer anschließen, wie in der Anleitung des RS485-
Busteilnehmers beschrieben.
RS485-Power Injector
2. 4 cm Kabelmantel des RS485-
Kommunikationskabels auf der Seite des RS485-
Power Injector entfernen.
3. Kabelschirm auf 1,5 cm kürzen.
4. Kabelschirm nach hinten stülpen und mit leitfähiger
Klebefolie umkleben. Dort wird später die
Schirmklemme befestigt.
5. Nicht benötigte Adern bis zum Kabelmantel kürzen.
6. Adern ca. 6 mm abisolieren.
Anschlussbelegung und Verdrahtung im System
Die Anschlussbelegung und Verdrahtung im System entnehmen Sie dem RS485-
Verkabelungsprinzip-Poster.
