Seite 23
SMA Solar Technology AG
Montage
Installationsanleitung
Sensorbox-IDE100914
23
2. Montageplatte mit geeigneten Schrauben und
Nutsteinen vom Hersteller des PV-Montagesystems
auf der Montageschiene befestigen.
Üblicherweise passen Schrauben bis maximal M10
in die Nutsteine.
3. Seitliche Klappen der Sunny SensorBox mit Hilfe der
Aussparungen öffnen.
4. Sunny SensorBox mit 4 Innensechskant-Schrauben
auf der Montageplatte befestigen. Ausrichtung der
Sunny SensorBox beachten (siehe Seite 20).
☑ Die Sunny SensorBox ist auf der Montageschiene
montiert.

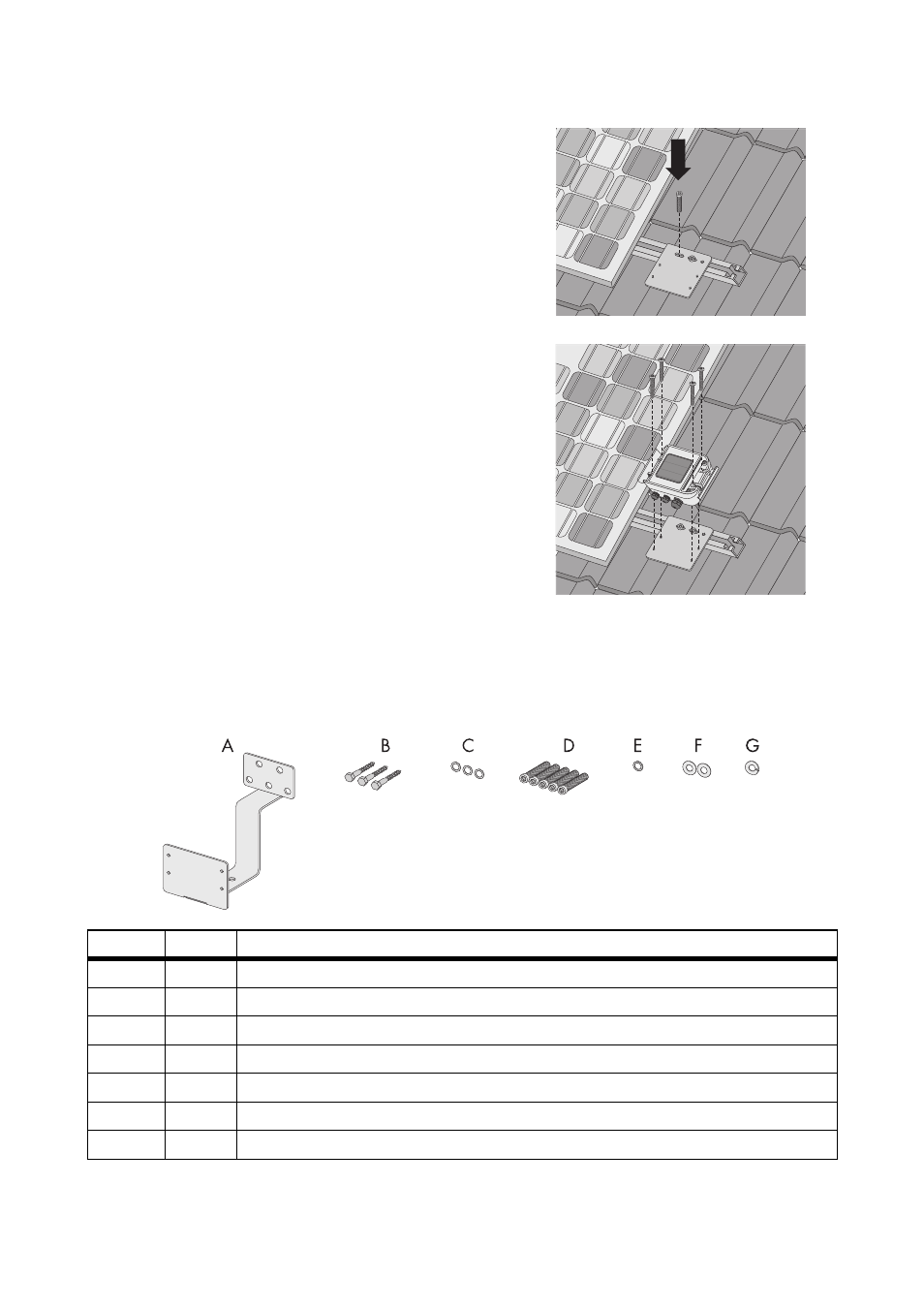

6.1.3 Sunny SensorBox auf Dachsparren montieren
Optionales Montagezubehör
SMA Bestellnummer: Roofan-Ssensor
Position Anzahl Bezeichnung
A
1
Dachwinkel
B
3
Sechskant-Holzschrauben
C
3
Unterlegscheiben für Sechskant-Holzschrauben
D
5
M4-Innensechskant-Schrauben
*
*
Bei Auslieferung bereits vormontiert.
E
1
M4-Kontaktscheibe
*
F
2
Unterlegscheiben
*
G
1
Sperrkantring
*
