SMA Sensorbox - Handbuch (Seite 45)

SMA Solar Technology AG Inbetriebnahme
Installationsanleitung Sensorbox-IDE100914 45

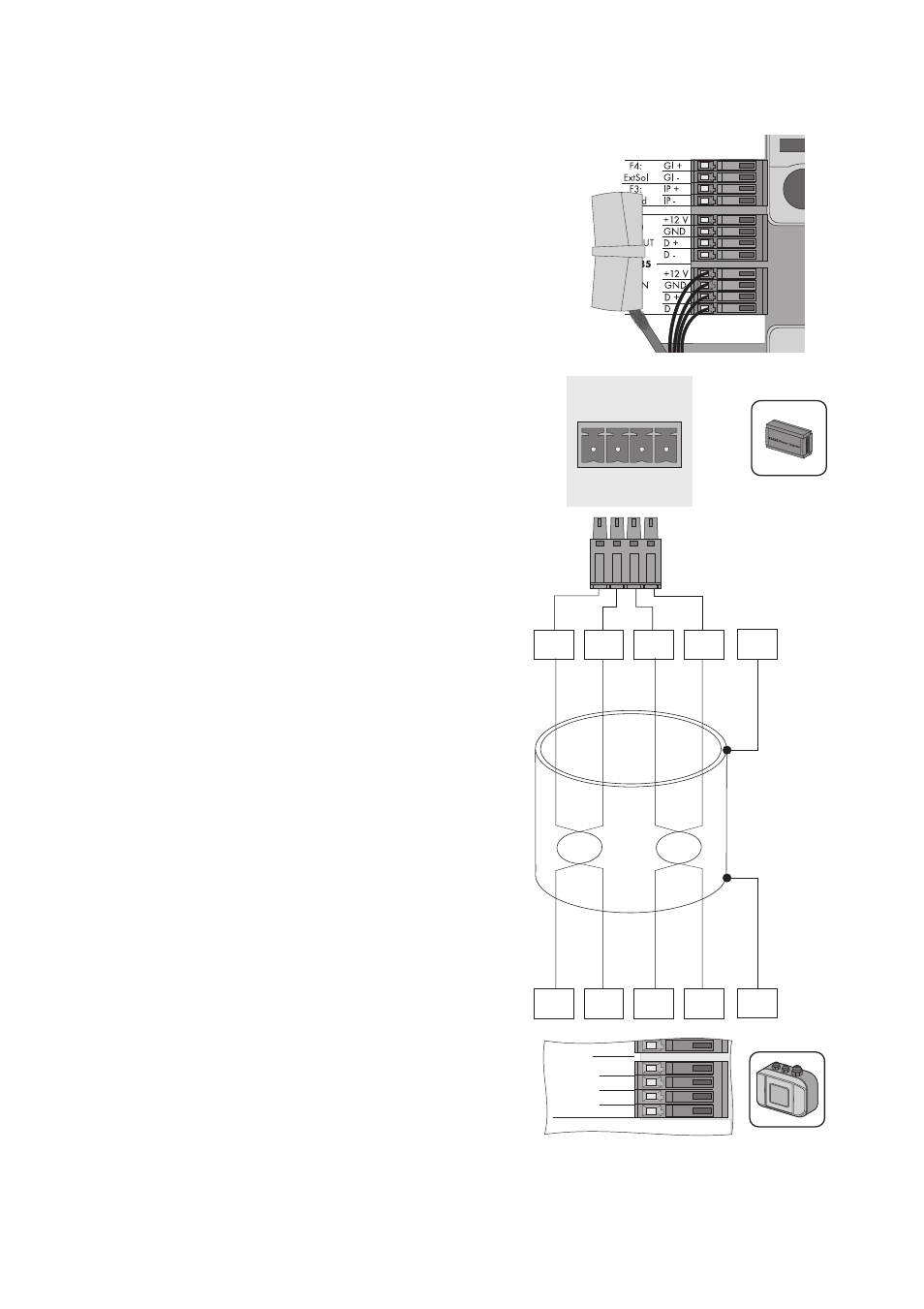

17. Freistehenden Kabelschirm in die Klemme stecken.
18. Adern an die Klemmen „RS485 F1: IN“ der
Sunny SensorBox anschließen. Beachten Sie die
notierten Adernfarben.
19. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
+12V GND D+ D-
RS485 + Power
OUT
D+ GND +12V D-
D+ GND +12V D-
PE
PE
+12 V
GND
D +
D - F1: IN
RS485
D -
