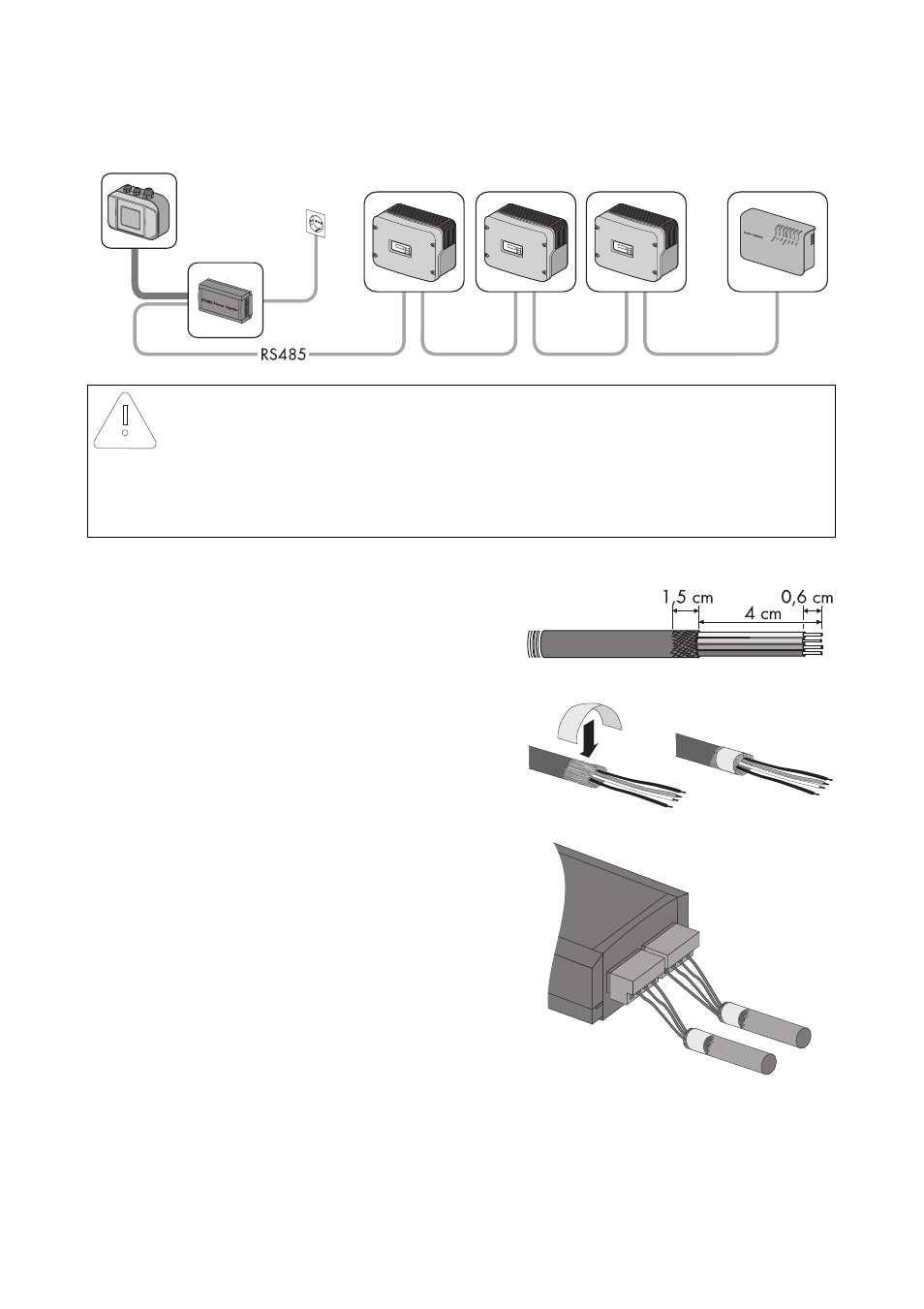

7.5.3 RS485-Power Injector an Sunny SensorBox anschließen
RS485-Power Injector
1. 4 cm Kabelmantel des RS485-
Kommunikationskabels auf der Seite des RS485-
Power Injector entfernen.
2. Kabelschirm auf 1,5 cm kürzen.
3. Kabelschirm nach hinten stülpen und mit leitfähiger
Klebefolie umkleben. Dort wird später die
Schirmklemme befestigt.
4. Nicht benötigte Adern bis zum Kabelmantel kürzen.
5. Adern ca. 6 mm abisolieren.
6. Adern mit dem Stecker verbinden.
Adernfarbe notieren:
+12V ________________________
GND ________________________
D+ ________________________
D - ________________________
7. Stecker in die Buchse „RS485+Power OUT“ des
RS485-Power Injector stecken.
☑ Der RS485-Power Injector ist angeschlossen.
ACHTUNG!
Kurzschluss durch falsche Verkabelung.
Der RS485-Power Injector muss direkt an die Sunny SensorBox angeschlossen werden. Es
dürfen keine weiteren RS485-Busteilnehmer dazwischen verdrahtet werden, ansonsten
kann es zu einem Kurzschluss kommen.
