LED der Sunny SensorBox

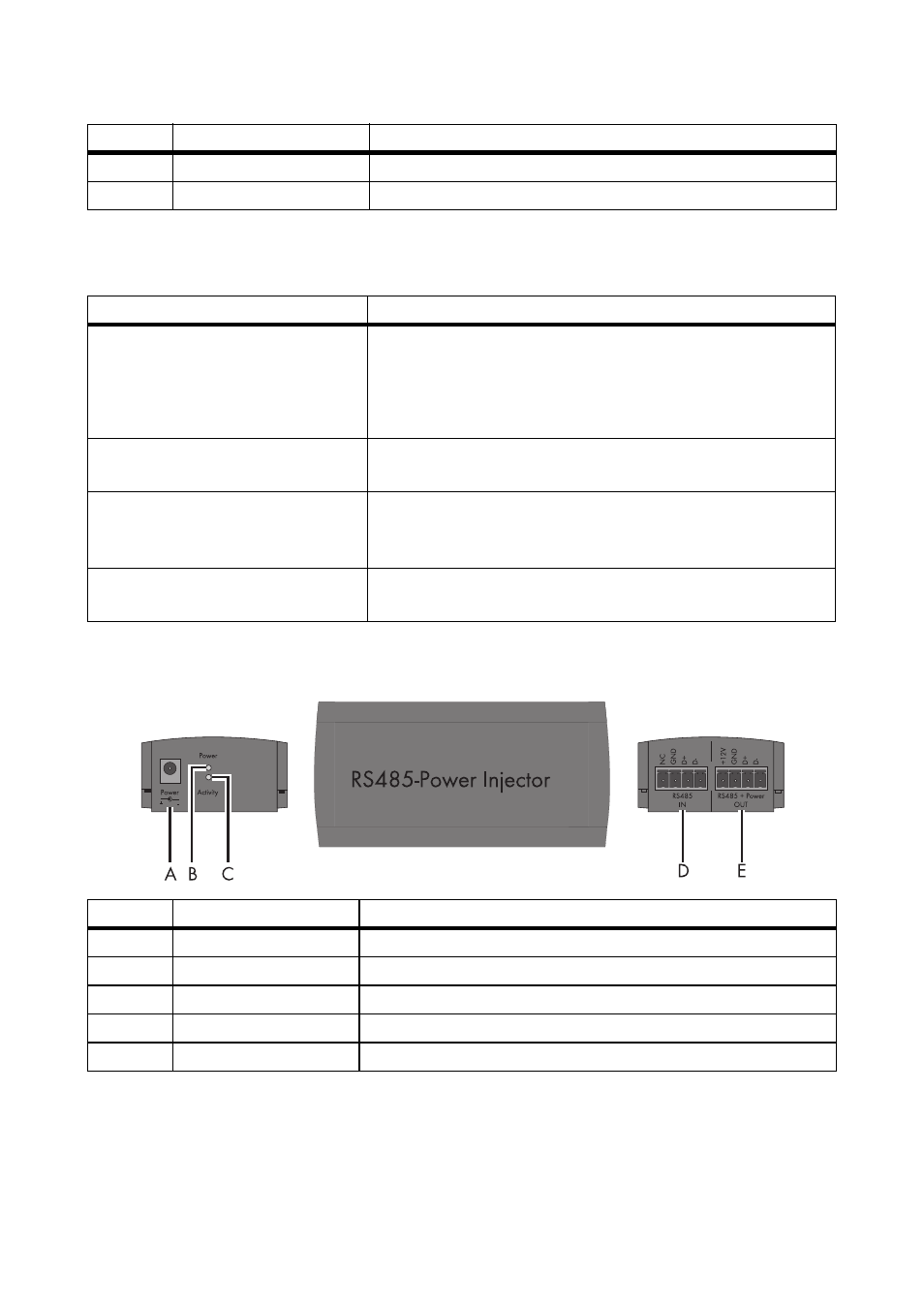

5.2 Geräteübersicht des RS485-Power Injector
F „F7: TmpMdul“ Anschlussklemme für den Modultemperatursensor
G „F6: TmpAmb“ Anschlussklemme für den Umgebungstemperatursensor
Zustand Bedeutung
aus • Die Sunny SensorBox hat keinen Strom.
• Während der Startphase ist die LED für 10 Sekunden
aus.
• Während eines Resets ist die LED für 60 Sekunden aus.
leuchtet dauerhaft Die Sunny SensorBox ist an die Spannungsversorgung
angeschlossen und ist betriebsbereit.
blinkt 2x sehr schnell Die Sunny SensorBox ist an die Spannungsversorgung
angeschlossen und empfängt Daten über den RS485-
Kommunikationskanal.
blinkt im Sekundentakt Störung in der Firmware (siehe Kapitel 11 „Fehlersuche“
(Seite 69)).
Position Bezeichnung Bedeutung
A „Power“ Anschluss für das Steckernetzteil
B „Power“ LED LED für die Spannungsversorgung
C „Activity“ LED LED für den Datenverkehr
D „RS485 IN“ Anschluss für den RS485-Kommunikationsbus
E „RS485 + Power OUT“ Anschluss für die Sunny SensorBox
Position Bezeichnung Bedeutung
