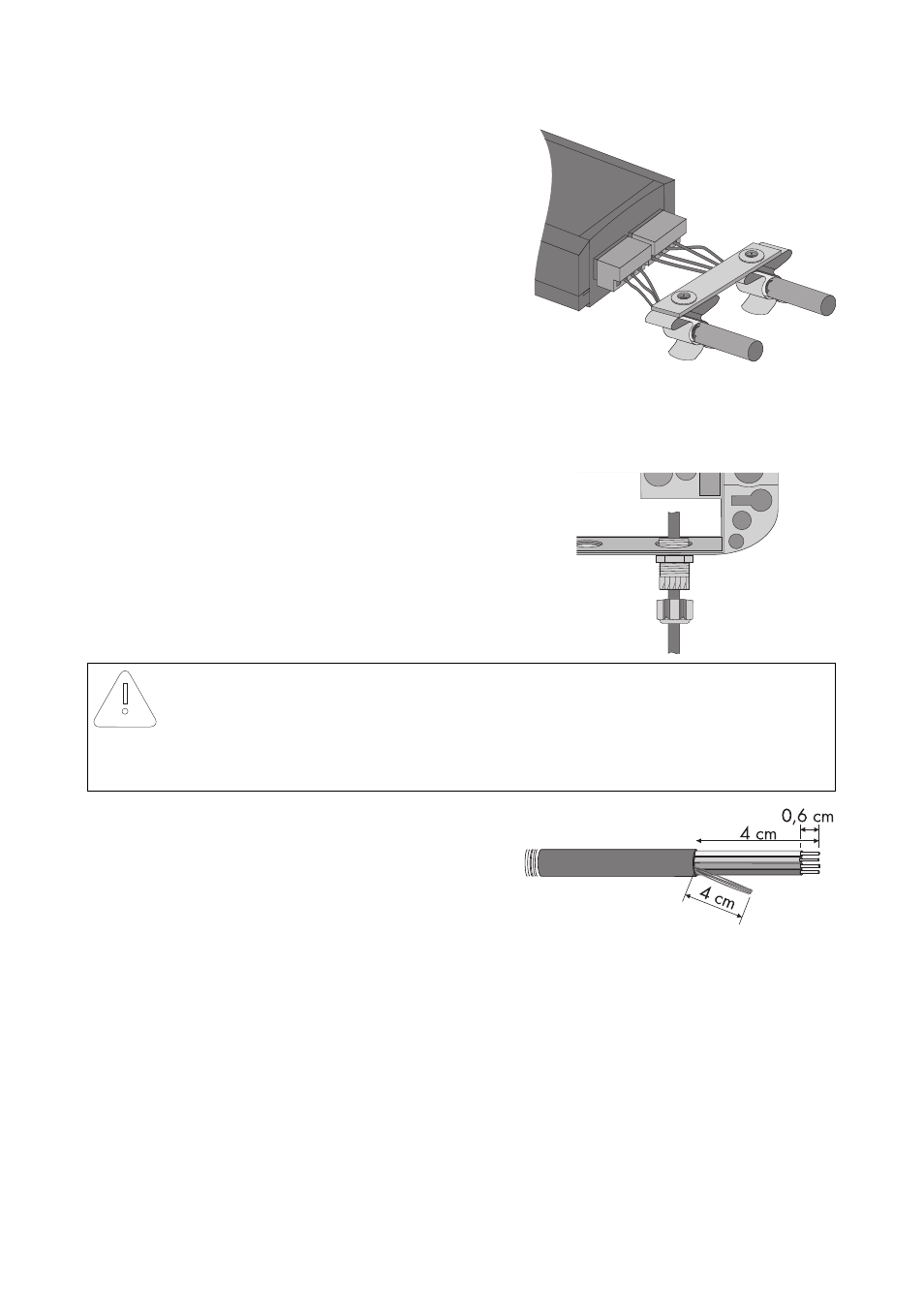

8. Schirmklemme anbringen.
9. RS485-Kommunikationskabel vom RS485-Power Injector zur Sunny SensorBox verlegen.
Sunny SensorBox
10. Sunny SensorBox öffnen (siehe Seite 61).
11. Überwurfmutter der Kabelverschraubung unten
rechts an der Sunny SensorBox abdrehen und
Blindstopfen entfernen.
12. RS485-Kommunikationskabel durch die
Überwurfmutter und die Kabelverschraubung in
das Gehäuse der Sunny SensorBox führen.
13. 4 cm Kabelummantelung des RS485-
Kommunikationskabels an der Sunny SensorBox
entfernen.
14. Adern ca. 6 mm abisolieren.
15. Kabelschirm zu einem Strang verdrillen. Der
Kabelschirm wird nur benötigt, wenn eine weitere Sunny SensorBox angeschlossen wird.
16. Isolierschlauch über den Kabelschirm stülpen. 4 cm des Kabelschirms aus dem Isolierschlauch
herausstehen lassen.
ACHTUNG!
Beschädigung der Sunny SensorBox durch Metall- oder Kabelreste im Gerät.
• Bei Arbeiten am Kabel darauf achten, dass keine Metallreste des Kabelschirms oder
des Kabels in die offene Sunny SensorBox fallen.
