SMA Solar Technology AG Inbetriebnahme
Installationsanleitung Sensorbox-IDE100914 47

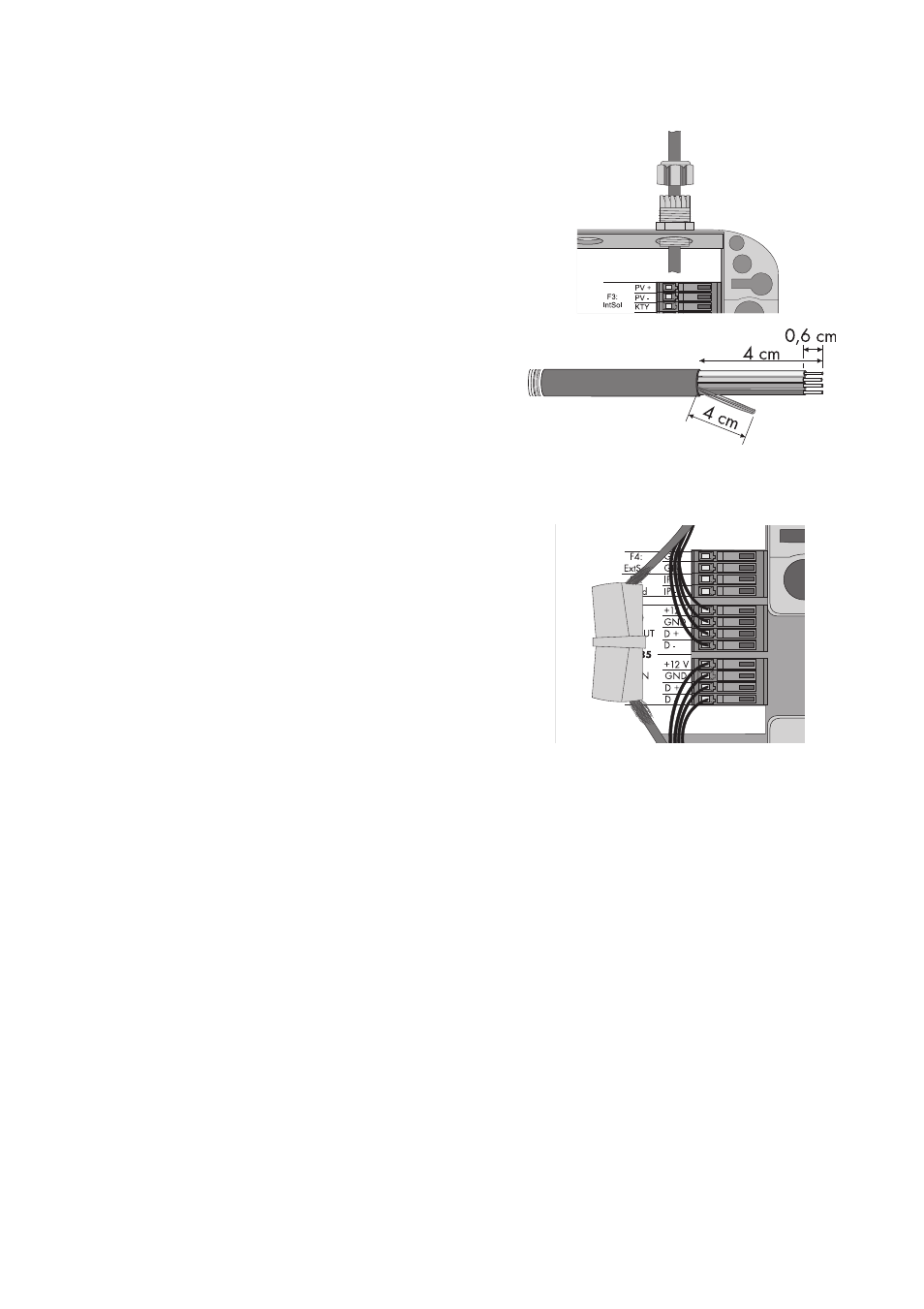

3. Überwurfmutter der Kabelverschraubung oben
rechts an der vorhandenen Sunny SensorBox
abdrehen und Blindstopfen entfernen.
4. RS485-Kommunikationskabel durch die
Überwurfmutter und die Kabelverschraubung in
das Gehäuse der vorhandenen Sunny SensorBox
führen.
5. 4 cm Kabelummantelung des RS485-
Kommunikationskabels an der vorhandenen
Sunny SensorBox entfernen.
6. Adern ca. 6 mm abisolieren.
7. Kabelschirm zu einem Strang verdrillen.
8. Isolierschlauch über den Kabelschirm stülpen. 4 cm
des Kabelschirms aus dem Isolierschlauch herausstehen lassen.
9. Freistehenden Kabelschirm in die Klemme stecken.
10. Adern an die Klemmen „F2: OUT RS485“ der
vorhandenen Sunny SensorBox anschließen.
Adernfarbe notieren:
+12V ________________________
GND ________________________
D+ ________________________
D- ________________________
11. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
12. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das RS485-
Kommunikationskabel zu fixieren (Drehmoment: 0,8 Nm).
13. Vorhandene Sunny SensorBox schließen (siehe Seite 61).
☑ Das RS485-Kommunikationskabel ist an die vorhandene Sunny SensorBox angeschlossen.
Anschluss an noch anzuschließende Sunny SensorBox
14. Die noch anzuschließende Sunny SensorBox montieren, wie in Kapitel 6 „Montage“ (Seite 20)
beschrieben.
15. Sunny SensorBox öffnen (siehe Seite 61).
16. Überwurfmutter der Kabelverschraubung unten rechts an der noch anzuschließenden
Sunny SensorBox abdrehen und Blindstopfen entfernen.
