Inbetriebnahme
SMA Solar Technology AG
52
Sensorbox-IDE100914
Installationsanleitung

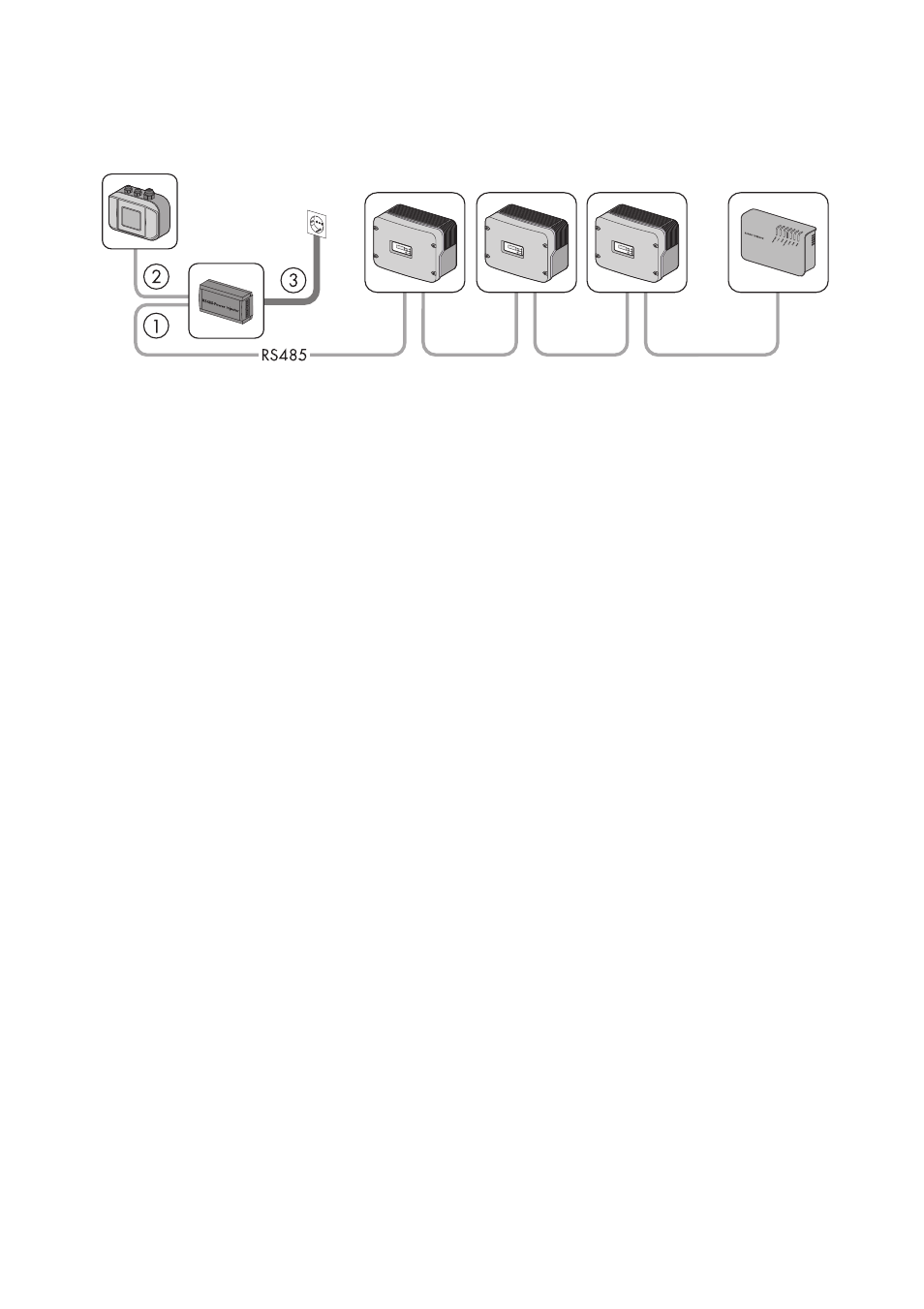

7.5.6 RS485-Power Injector an Spannungsversorgung anschließen
Schließen Sie den RS485-Power Injector erst an die Spannungsversorgung an, nachdem alles
verkabelt ist und Sie die Wechselrichter und die Kommunikationsgeräte in Betrieb genommen haben.
1. DC-Stecker des Steckernetzteils an den DC-Anschluss des RS485-Power Injector anschließen.
2. Steckernetzteil in eine Steckdose stecken.
☑ Mit dem Anschluss an die Spannungsversorgung startet die Sunny SensorBox und ist nach ca.
1 Minute betriebsbereit. Die „Power“ LED des RS485-Power Injector leuchtet.
– Wenn die „Power“ LED des RS485-Power Injector nicht leuchtet, lesen Sie im Kapitel
11 „Fehlersuche“ (Seite 69) nach.
Die Inbetriebnahme der Sunny SensorBox ist abgeschlossen. Sie können nun die Sunny SensorBox
mit einem Kommunikationsprodukt (z. B. Sunny WebBox) erfassen und sich die Messwerte der
Sensoren anzeigen lassen.
