Seite 17
SMA Solar Technology AG
Geräteübersicht
Installationsanleitung
Sensorbox-IDE100914
17

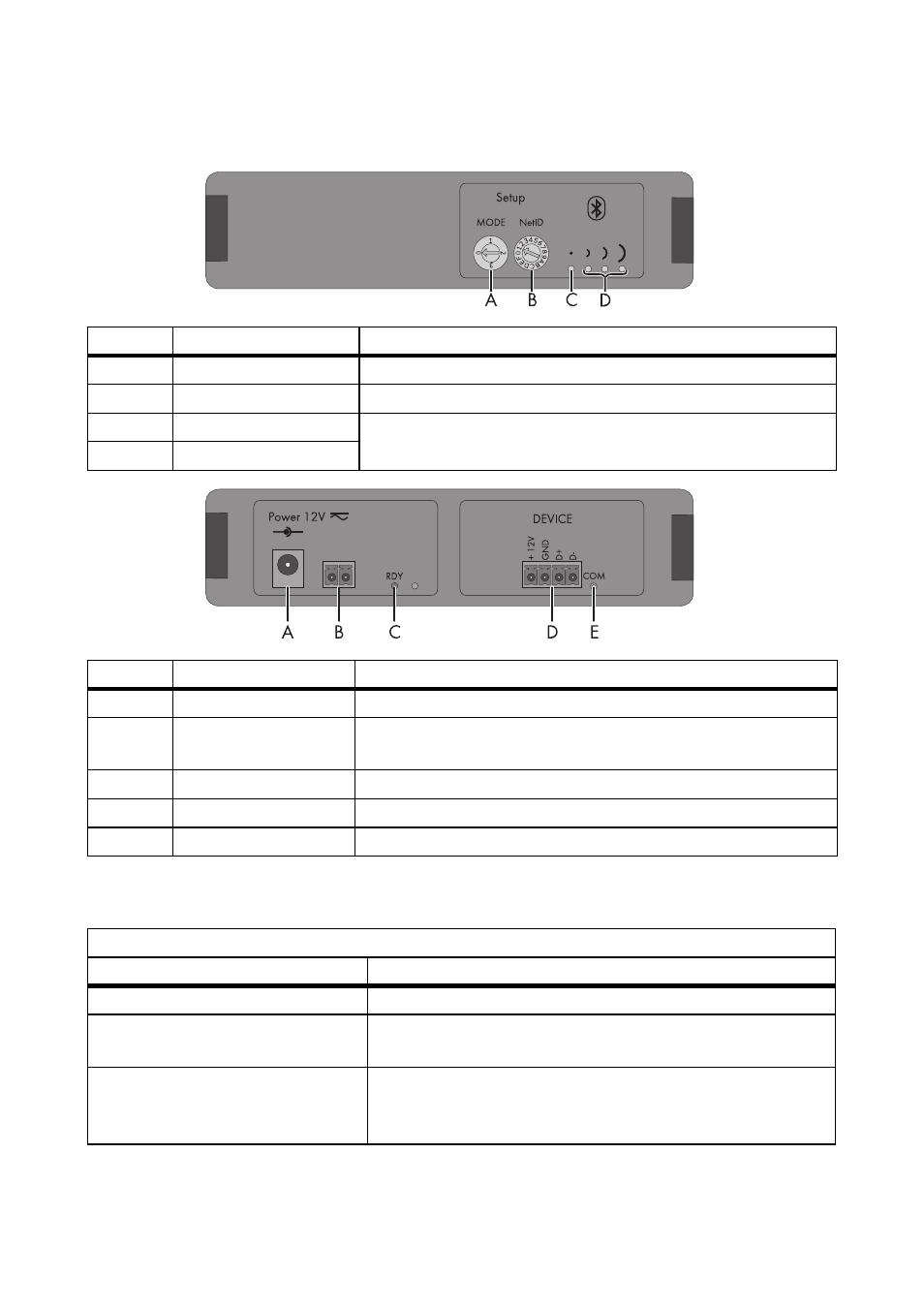

5.3 Geräteübersicht des SMA Power Injector mit Bluetooth
5.3.1 LED für die Spannungsversorgung
Position Bezeichnung
Bedeutung
A
„MODE“
Drehschalter für die Betriebsart
B
„NetID“
Drehschalter für die NetID
C
Bluetooth LED (blau)
LEDs für die Verbindungsqualität
D
Bluetooth LEDs (gelb)
Position Bezeichnung
Bedeutung
A
„Power 12V ≂ “
Anschluss für das Steckernetzteil, Polarität ist beliebig
B
2-polige Buchse
Anschluss für die alternative Spannungsversorgung, Polarität ist
beliebig
C
„RDY“ LED (grün)
LED für die Spannungsversorgung
D
„DEVICE“
Anschluss für die Sunny SensorBox
E
„COM“ LED (gelb)
LED für die Datenkommunikation
RDY LED (grün)
Status
Bedeutung
leuchtet dauerhaft
Versorgungsspannung ist in Ordnung. Das Gerät ist in Betrieb.
blinkt
Versorgungsspannung ist grenzwertig. Das Gerät ist in
Betrieb, aber ein stabiler Betrieb ist nicht gewährleistet.
aus
Keine Versorgungsspannung vorhanden oder
Versorgungsspannung zu niedrig. Das Gerät ist nicht in
Betrieb.
