9.3 Integrierten Einstrahlungssensor anschließen
Der integrierte Einstrahlungssensor im Deckel der Sunny SensorBox ist bei Auslieferung
angeschlossen. Sie können den integrierten Einstrahlungssensor wieder anschließen, falls dieser von
Ihnen außer Betrieb genommen wurde.
Gehen Sie dazu wie folgt vor:
1. Steckernetzteil des RS485-Power Injector aus der
Steckdose ziehen.
2. Sunny SensorBox öffnen (siehe Seite 61).

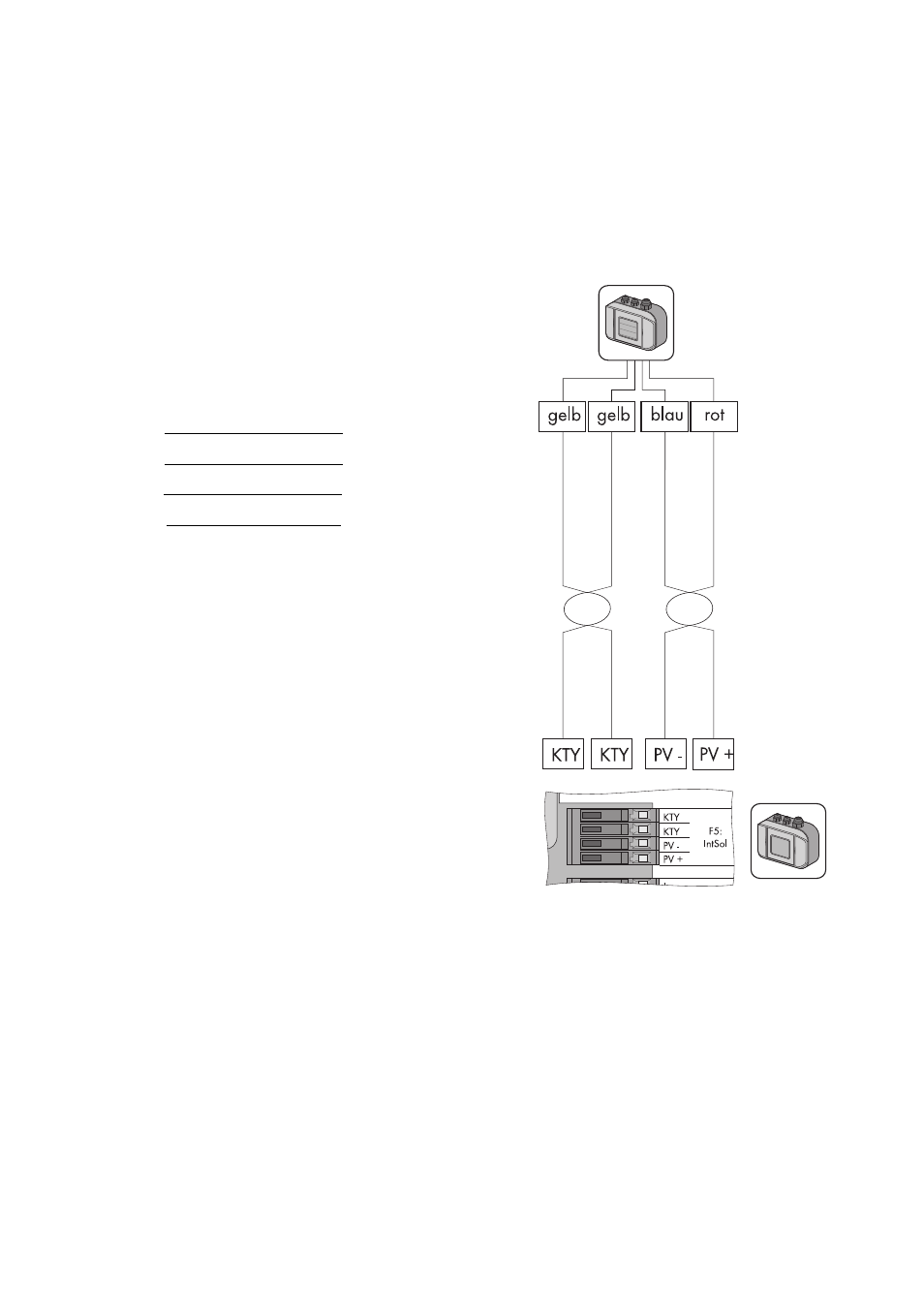

3. Sensor am Anschluss „F5: IntSol“ der
Sunny SensorBox anschließen.
KTY gelbes Kabel
KTY gelbes Kabel
PV- blaues Kabel
PV+ rotes Kabel
4. Sunny SensorBox schließen (siehe Seite 61).
☑ Der integrierte Einstrahlungssensor ist an die
Sunny SensorBox angeschlossen.
