7.4 Umgebungstemperatursensor anschließen
1. Sunny SensorBox öffnen (siehe Seite 61).
2. Überwurfmutter der Kabelverschraubung unten in
der Mitte der Sunny SensorBox abdrehen und den
Blindstopfen herausziehen.
3. Kabel des Sensors durch die Überwurfmutter und
die Kabelverschraubung unten in der Mitte ziehen
und die Kabelverschraubung festdrehen.

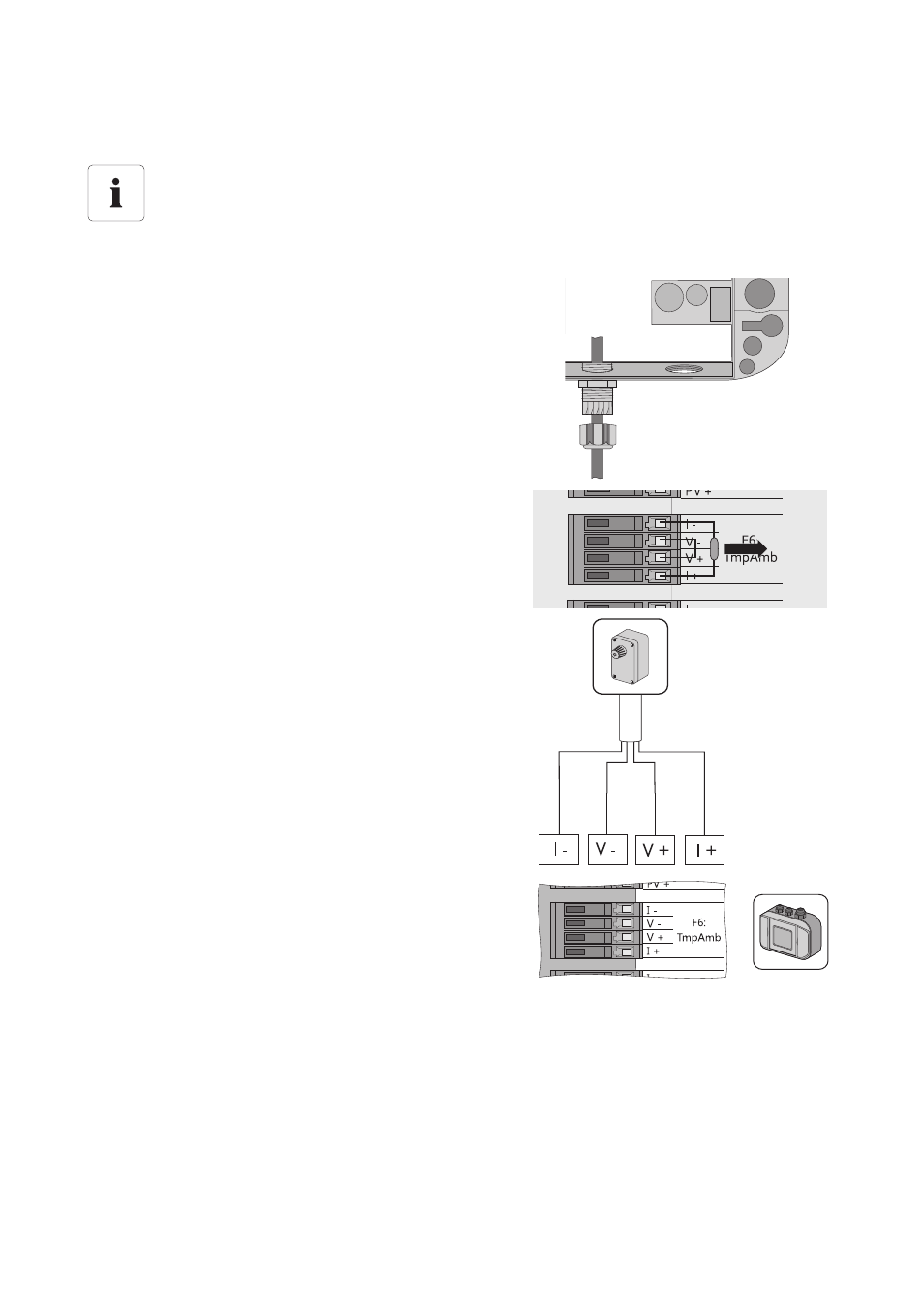

4. Den Abschlusswiderstand und die Brücke am
Anschluss „F6: TmpAmb“ in der Sunny SensorBox
entfernen.
5. Sensor an den Anschluss „F6: TmpAmb“ der
Sunny SensorBox anschließen.
6. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
7. Überwurfmutter handfest auf die Kabelverschraubung drehen (Drehmoment: 0,8 Nm).
8. Kabel mit geeignetem Befestigungsmaterial verlegen.
☑ Der Umgebungstemperatursensor ist angeschlossen.
Sie können nun weitere Sensoren anschließen, oder die Sunny SensorBox über den
RS485-Power Injector bzw. den SMA Power Injector mit Bluetooth anschließen und in Betrieb
nehmen.
Vorgeschriebene Kabellänge beim Anschluss an die SensorBox
• Beachten Sie die vorgeschriebene Kabellänge in der Anleitung des Sensors.
