Inbetriebnahme

SMA Solar Technology AG

48

Sensorbox-IDE100914

Installationsanleitung

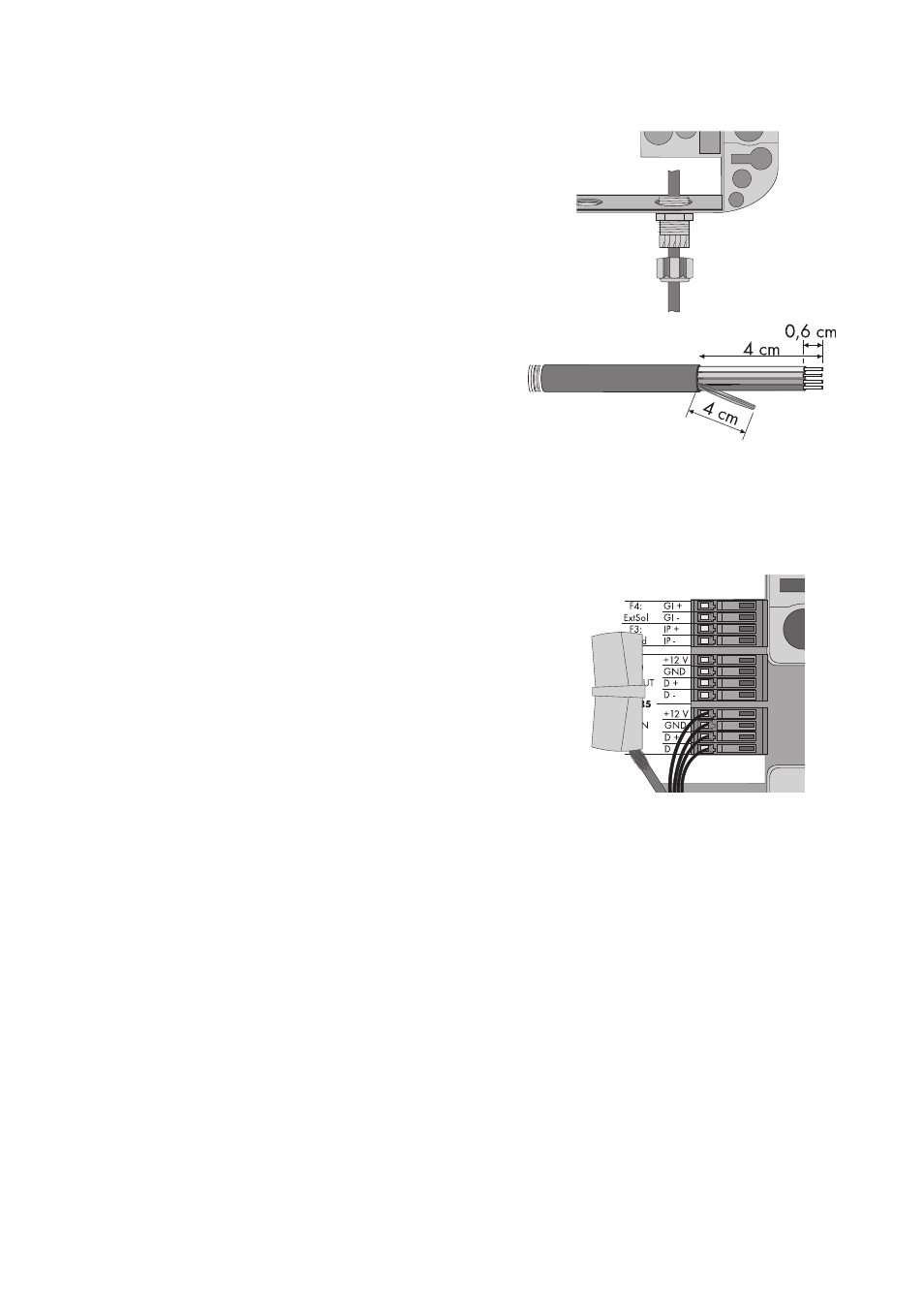

17. RS485-Kommunikationskabel durch die

Überwurfmutter und die Kabelverschraubung in
das Gehäuse der Sunny SensorBox führen.

18. 4 cm Kabelummantelung des RS485-

Kommunikationskabels an der Sunny SensorBox
entfernen.

19. Adern ca. 6 mm abisolieren.
20. Kabelschirm zu einem Strang verdrillen. Der

Kabelschirm wird nur benötigt, wenn eine weitere
Sunny SensorBox angeschlossen wird.

21. Isolierschlauch über den Kabelschirm stülpen. 4 cm des Kabelschirms aus dem Isolierschlauch

herausstehen lassen.

22. Freistehenden Kabelschirm in die Klemme stecken.
