SMA Sensorbox Benutzerhandbuch
Seite 25
SMA Solar Technology AG
Montage
Installationsanleitung
Sensorbox-IDE100914
25

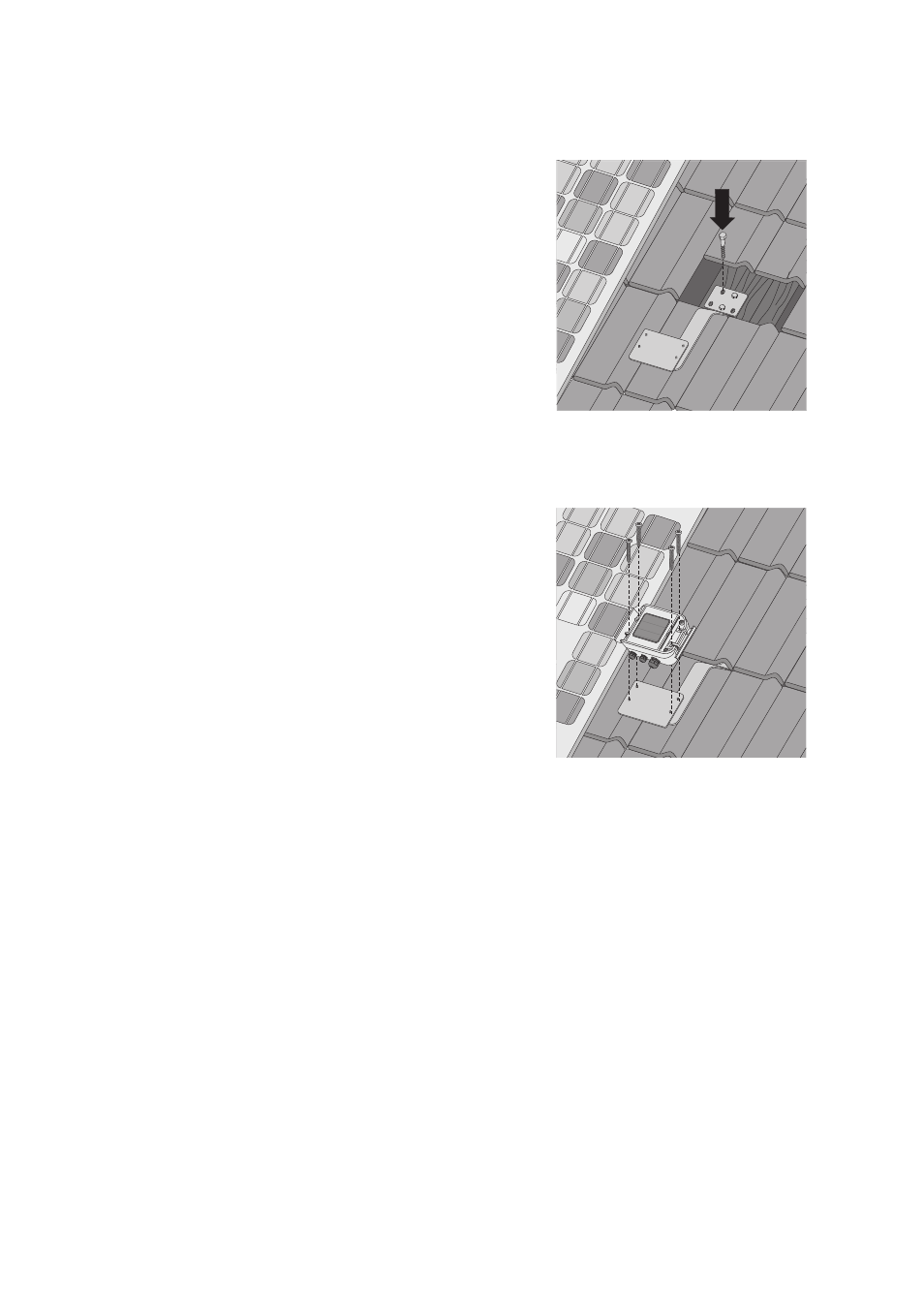

2. Dachziegel im Montagebereich entfernen, damit der Dachsparren freigelegt ist.
3. Dachwinkel mit den 3 Holzschrauben und den
zugehörigen Unterlegscheiben am Dachsparren
befestigen.
4. Dachwinkel in den bestehenden Blitzschutz integrieren.
Die Befestigungsmöglichkeit für den Blitzschutz befindet sich am Dachwinkel an der unteren
Schräge (siehe Seite 54).
5. Seitliche Klappen der Sunny SensorBox mit Hilfe der
Aussparungen öffnen.
6. Sunny SensorBox mit 4 Innensechskant-Schrauben
auf dem Montagewinkel befestigen. Ausrichtung der
Sunny SensorBox beachten (siehe Seite 20).
7. Dachziegel gegebenenfalls abflexen.
8. Dachziegel wieder auf das Dach legen.
☑ Die Sunny SensorBox ist auf dem Dachsparren montiert.
