Inbetriebnahme
SMA Solar Technology AG
40
Sensorbox-IDE100914
Installationsanleitung
7.5 Inbetriebnahme über RS485-Power Injector
7.5.1 Hinweise zur Inbetriebnahme
Die Sunny SensorBox wird über den RS485-Power Injector in den RS485-Kommunikationsbus
integriert. Der RS485-Power Injector dient zur Spannungsversorgung der Sunny SensorBox. Es ist zu
empfehlen, dass Sie die Sunny SensorBox am Ende des RS485-Kommunikationsbusses platzieren.
Die benötigte Terminierung ist bereits vorkonfektioniert.

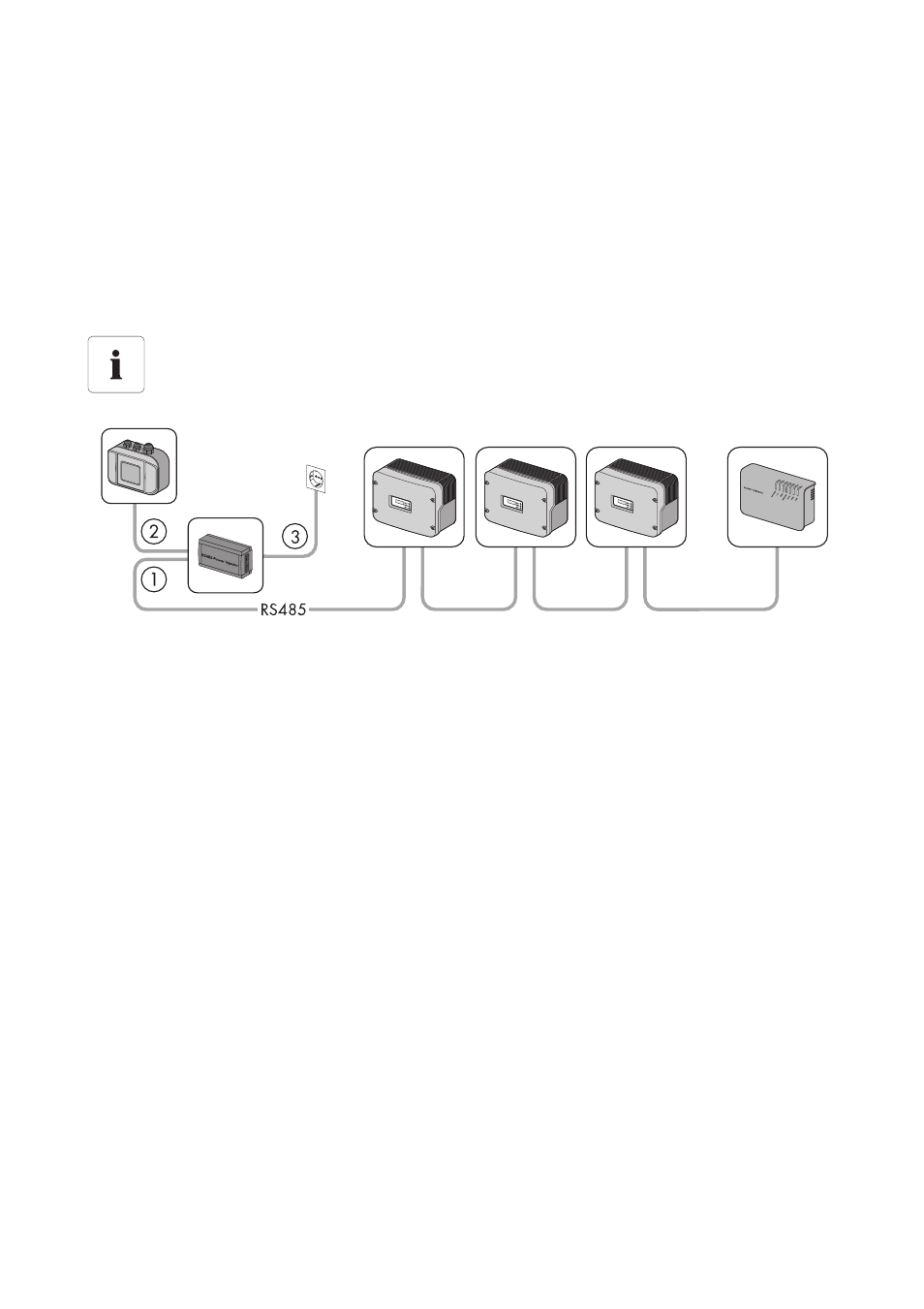

Gehen Sie wie folgt vor, um die Sunny SensorBox an den RS485-Kommunikationsbus anzuschließen:
① RS485-Power Injector an einen RS485-Busteilnehmer anschließen (siehe Seite 41).
② RS485-Power Injector an die Sunny SensorBox anschließen (siehe Seite 43).
③ RS485-Power Injector an Spannungsversorgung anschließen (siehe Seite 52).
Außerdem haben Sie folgende Möglichkeiten:
• Sunny SensorBox an eine weitere Sunny SensorBox anschließen (siehe Seite 46)
• Sunny SensorBox an einen weiteren RS485-Busteilnehmer anschließen (siehe Seite 50)
Hinweise zur RS485-Verkabelung
Informationen zur Verkabelung entnehmen Sie dem RS485-Verkabelungsprinzip-Poster.
