7.3 Windsensor anschließen
1. Sunny SensorBox öffnen (siehe Seite 61).
2. Überwurfmutter der Kabelverschraubung oben links an der Sunny SensorBox abdrehen und
Blindstopfen herausziehen.

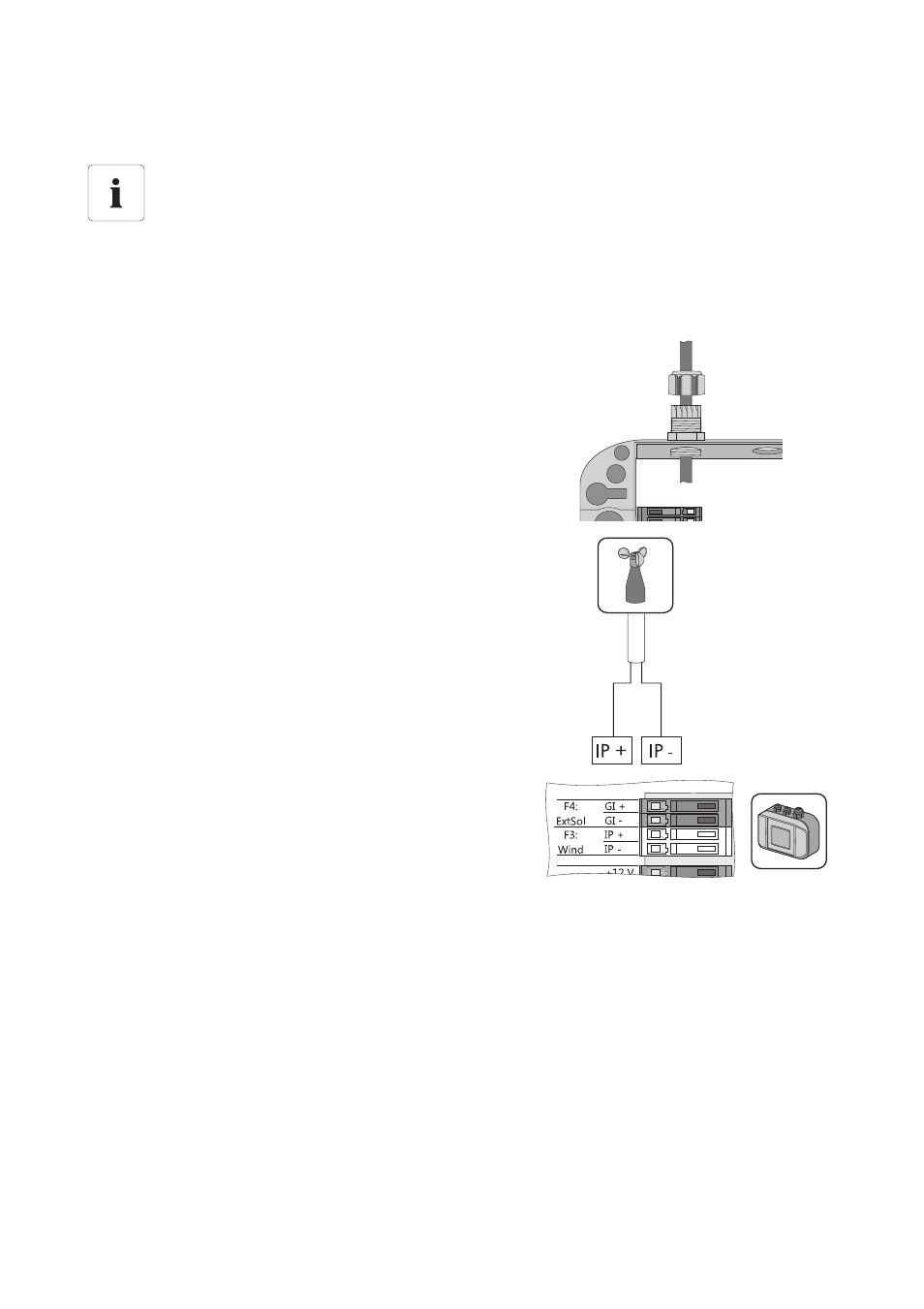

3. Kabel des Sensors durch die Überwurfmutter und
die Kabelverschraubung oben links in das
Gehäuse der Sunny SensorBox ziehen und die
Kabelverschraubung festdrehen.
4. Sensor am Anschluss „F3: Wind“ der
Sunny SensorBox anschließen. Die Polarität der
Kabel ist beliebig.
5. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
6. Überwurfmutter handfest auf die Kabelverschraubung drehen (Drehmoment: 0,8 Nm).
7. Kabel mit geeignetem Befestigungsmaterial verlegen.
☑ Der Windsensor ist angeschlossen.
Sie können nun weitere Sensoren anschließen, oder die Sunny SensorBox über den RS485-
Power Injector bzw. den SMA Power Injector mit Bluetooth anschließen und in Betrieb nehmen.
Vorgeschriebene Kabellänge beim Anschluss an die SensorBox
• Beachten Sie die vorgeschriebene Kabellänge in der Anleitung des Sensors.
