SMA Sensorbox - Handbuch (Seite 55)

SMA Solar Technology AG Inbetriebnahme
Installationsanleitung Sensorbox-IDE100914 55
7.6.3 Sunny SensorBox an SMA Power Injector mit Bluetooth
anschließen
SMA Power Injector mit Bluetooth

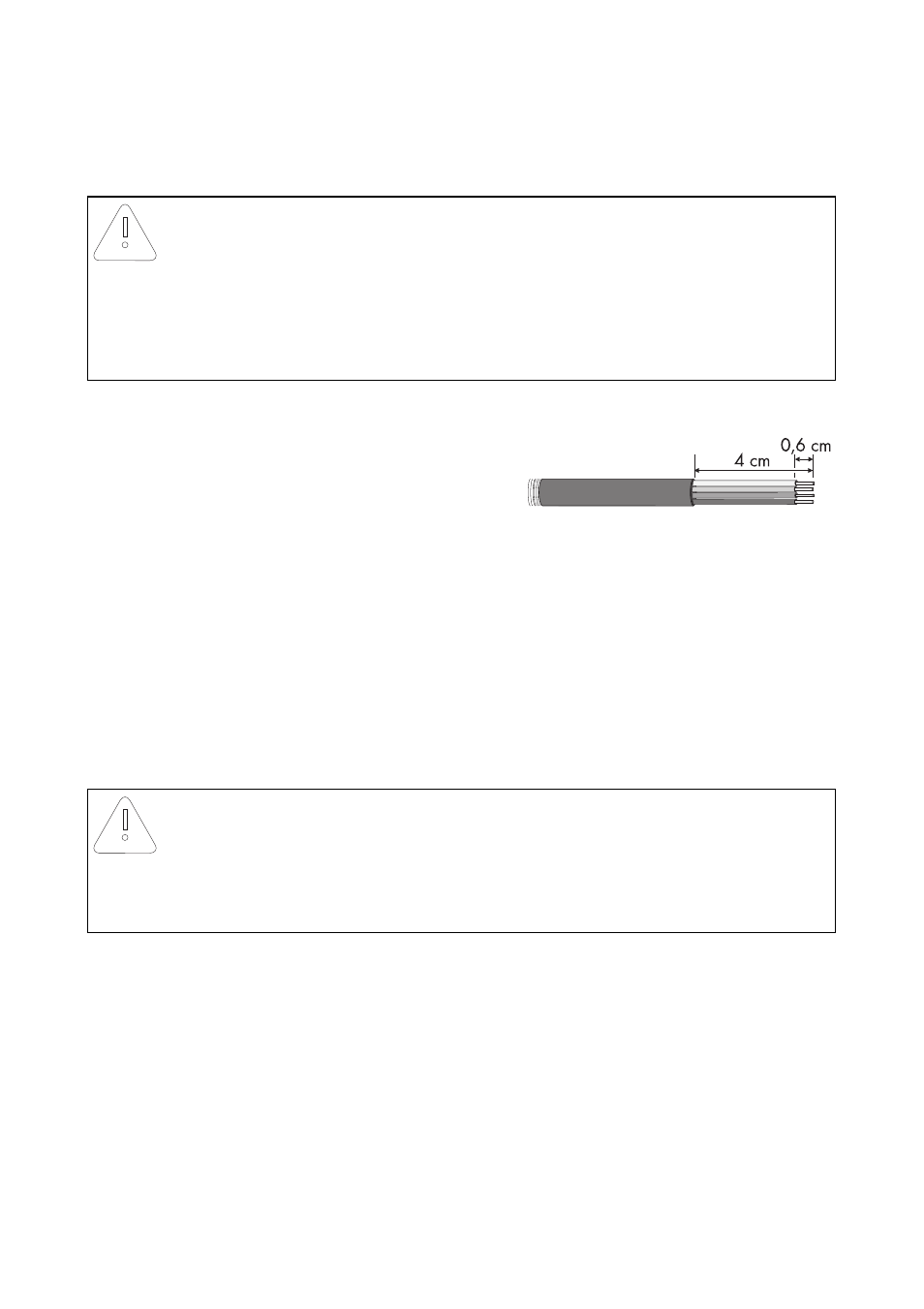

1. 4 cm Kabelmantel des RS485-
Kommunikationskabels am SMA Power Injector mit
Bluetooth entfernen.
2. 4 Adern ca. 6 mm abisolieren.
3. Nicht benötigte Adern und den Kabelschirm bis zum Kabelmantel kürzen.
4. Adern mit dem Stecker verbinden.
Adernfarbe notieren:
+12V ________________________
GND ________________________
D+ ________________________
D - ________________________
5. Stecker in die Buchse „DEVICE“ des SMA Power Injector mit Bluetooth stecken.
6. RS485-Kommunikationskabel vom SMA Power Injector mit Bluetooth zur Sunny SensorBox
verlegen.
Sunny SensorBox
7. Sunny SensorBox öffnen (siehe Seite 61).
8. Überwurfmutter der Kabelverschraubung unten rechts an der Sunny SensorBox abdrehen und
Blindstopfen entfernen.
ACHTUNG!
Beschädigung des SMA Power Injector mit Bluetooth oder der Halterung.
Der SMA Power Injector mit Bluetooth kann sich aus der Halterung lösen und
herunterfallen.
• SMA Power Injector mit Bluetooth festhalten, wenn Kabel entfernt oder eingesteckt
werden.
ACHTUNG!
Funktionalität des SMA Power Injector mit Bluetooth bei falschem Anschluss nicht
sichergestellt.
An die Buchse „DEVICE“ darf lediglich 1 Sunny SensorBox angeschlossen werden.
• Schließen Sie keine anderen Geräte an die Buchse „DEVICE“ an.
