7.2 Modultemperatursensor anschließen
1. Sunny SensorBox öffnen (siehe Seite 61).
2. Überwurfmutter der Kabelverschraubung unten links
an der Sunny SensorBox abdrehen und Blindstopfen
herausziehen.
3. Kabel des Sensors durch die Überwurfmutter und die
Kabelverschraubung unten links in das Gehäuse der
Sunny SensorBox ziehen und die
Kabelverschraubung festdrehen.

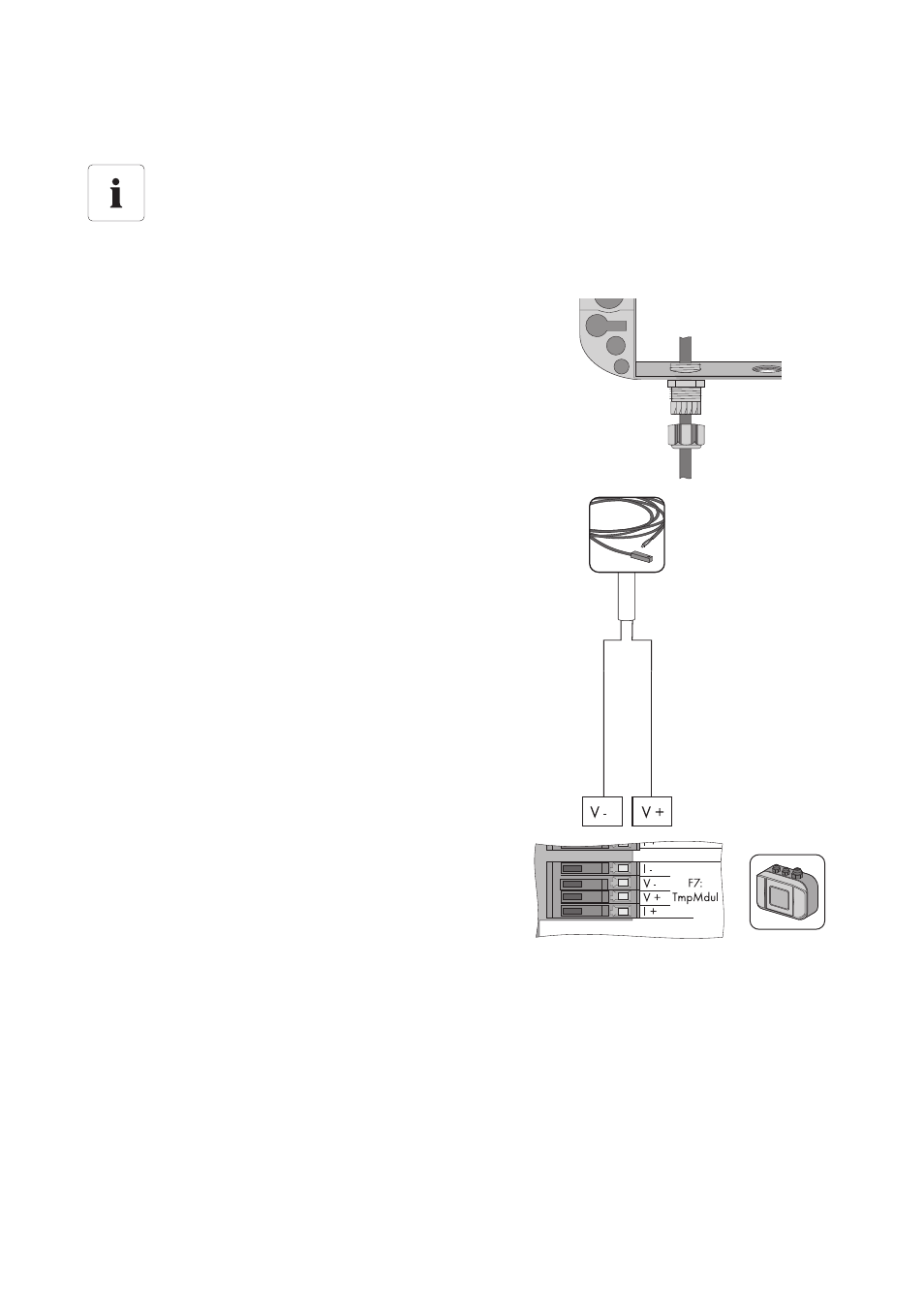

4. Sensor am Anschluss „F7: TmpMdul“ der
Sunny SensorBox anschließen. Die Polarität der
Kabel ist beliebig.
5. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
6. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das Kabel zu fixieren
(Drehmoment: 0,8 Nm).
7. Kabel mit geeignetem Befestigungsmaterial sicher verlegen.
☑ Der Modultemperatursensor ist angeschlossen.
Sie können nun weitere Sensoren anschließen, oder die Sunny SensorBox über den RS485-
Power Injector bzw. den SMA Power Injector mit Bluetooth anschließen und in Betrieb nehmen.
Länge des Kabels bei einem Anschluss in 2-Leitertechnik
Der Anschluss erfolgt über ein 2,5 m langes Kabel. Das Kabel darf nicht gekürzt oder
verlängert werden. Die Messgenauigkeit ist abhängig von der Kabellänge.
