7.5.5 Sunny SensorBox an einen weiteren RS485-Busteilnehmer
anschließen

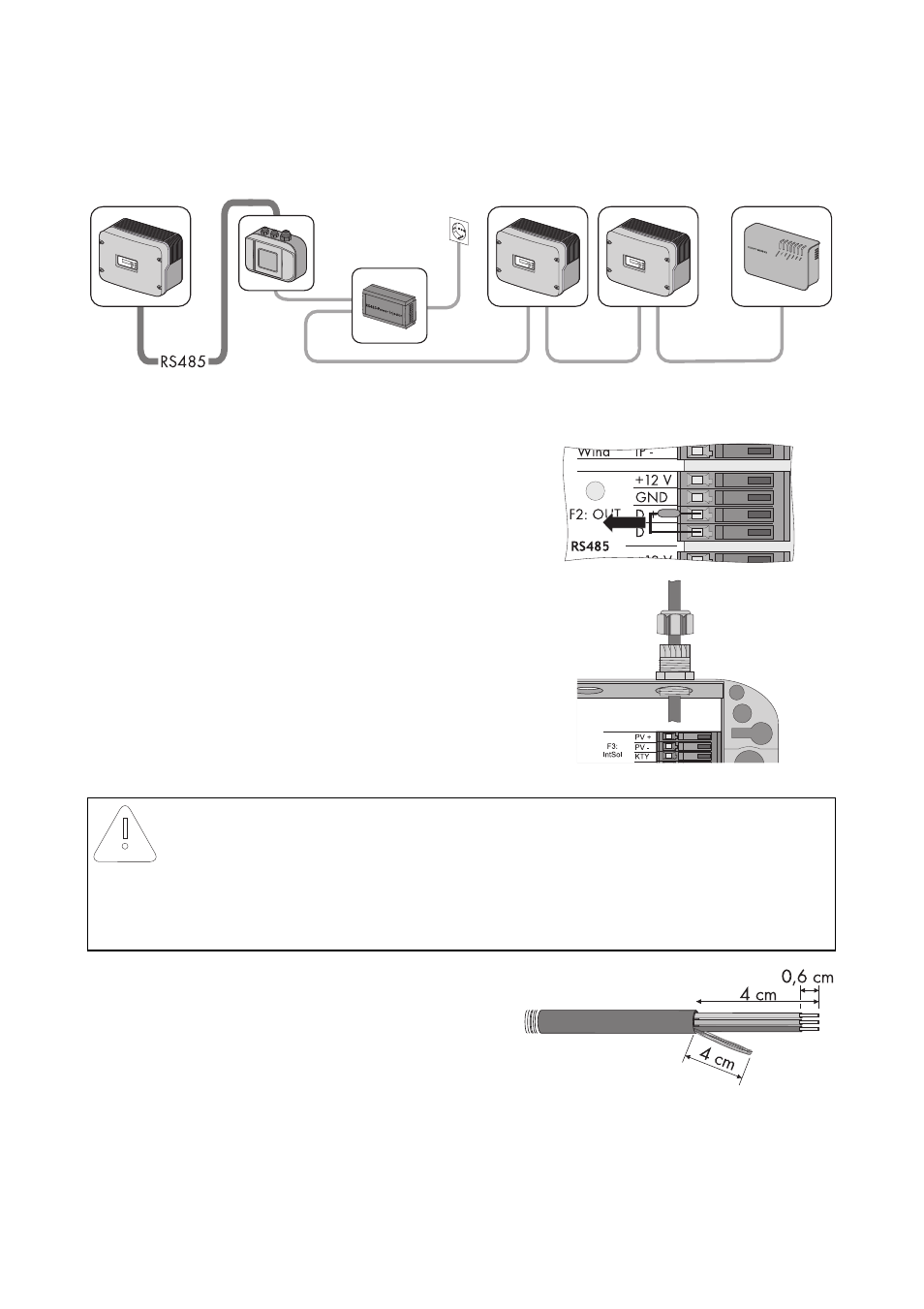

1. Sunny SensorBox öffnen (siehe Seite 61).
2. Abschlusswiderstand bei „F2: OUT RS485“ an der
Sunny SensorBox entfernen.
3. Überwurfmutter der Kabelverschraubung oben
rechts an der Sunny SensorBox abdrehen und
Blindstopfen entfernen.
4. RS485-Kommunikationskabel durch die
Überwurfmutter und die Kabelverschraubung in
das Gehäuse der Sunny SensorBox führen.
5. 4 cm Kabelummantelung des RS485-
Kommunikationskabels an der Sunny SensorBox
entfernen.
6. Adern ca. 6 mm abisolieren.
7. Kabelschirm zu einem Strang verdrillen.
8. Isolierschlauch über den Kabelschirm stülpen. 4 cm des Kabelschirms aus dem Isolierschlauch
herausstehen lassen.
ACHTUNG!
Beschädigung der Sunny SensorBox durch Metall- oder Kabelreste im Gerät.
• Bei Arbeiten am Kabel darauf achten, dass keine Metallreste des Kabelschirms oder
des Kabels in die offene Sunny SensorBox fallen. Gegebenenfalls Metall- und
Kabelreste entfernen.
