Seite 15: Geräteübersicht der sunny sensorbox
SMA Solar Technology AG
Geräteübersicht
Installationsanleitung
Sensorbox-IDE100914
15
5 Geräteübersicht

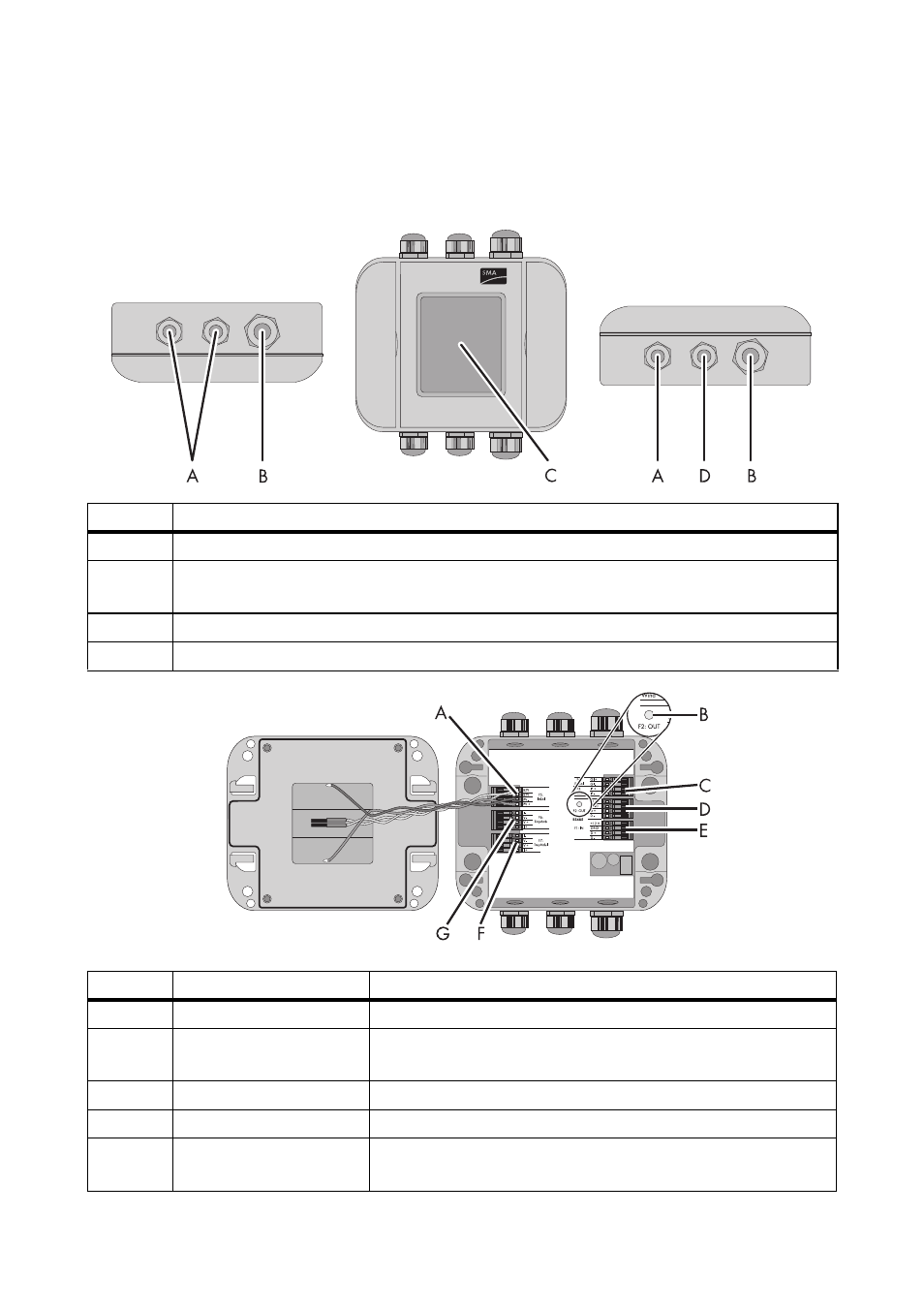

5.1 Geräteübersicht der Sunny SensorBox
Position Bezeichnung
A
Kabeldurchführung für die Sensoren
B
Kabeldurchführung für den Anschluss des RS485-Power Injector bzw. des
SMA Power Injector mit Bluetooth
C
Integrierter Einstrahlungssensor
D
Kabeldurchführung für die Erdung der Sunny SensorBox
Position Bezeichnung
Bedeutung
A
„F5: IntSol“
Anschlussklemme für den integrierten Einstrahlungssensor
B
LED der
Sunny SensorBox
LED für die Statusanzeige der Sunny SensorBox
C
„F3: Wind“
Anschlussklemme für den Windsensor
D
„RS485 F2: OUT“
Anschlussklemme für weitere RS485-Busteilnehmer
E
„RS485 F1: IN“
Anschlussklemme für den RS485-Power Injector bzw.
SMA Power Injector mit Bluetooth
