Inbetriebnahme
SMA Solar Technology AG
46
Sensorbox-IDE100914
Installationsanleitung
20. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das Kabel zu fixieren
(Drehmoment: 0,8 Nm).
21. Bei Bedarf eine weitere Sunny SensorBox oder einen weiteren RS485-Busteilnehmer
anschließen (siehe Seite 46 oder Seite 50).
22. Anhand des RS485-Verkabelungsprinzip-Posters prüfen, ob der Abschlusswiderstand am
Anschluss „RS485 F2: OUT“ gesteckt sein muss.
23. Sunny SensorBox schließen (siehe Seite 61).
☑ Der RS485-Power Injector ist an die Sunny SensorBox angeschlossen.

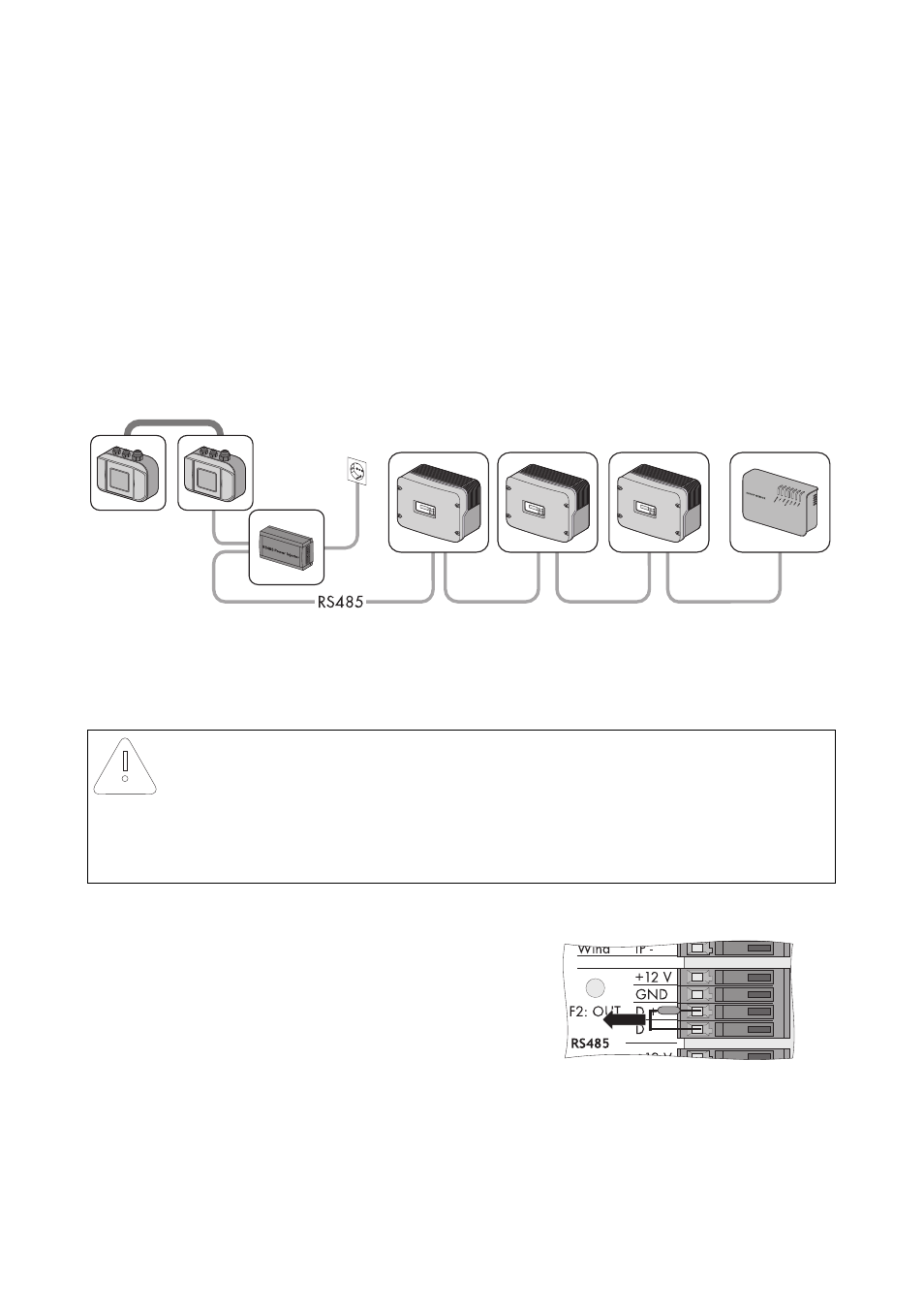

7.5.4 Sunny SensorBox an weitere Sunny SensorBox anschließen
Sie können die Sunny SensorBox um eine weitere Sunny SensorBox erweitern. Dabei können Sie den
RS485-Power Injector als Spannungsversorgung für maximal 5 Sunny SensorBoxen nutzen.
Anschluss an vorhandene Sunny SensorBox
1. Sunny SensorBox öffnen (siehe Seite 61).
2. Abschlusswiderstand bei „F2: OUT RS485“ an der
vorhandenen Sunny SensorBox entfernen.
ACHTUNG!
Beschädigung der Sunny SensorBox durch Metall- oder Kabelreste im Gerät.
• Bei Arbeiten am Kabel darauf achten, dass keine Metallreste des Kabelschirms oder
des Kabels in die offene Sunny SensorBox fallen. Gegebenenfalls Metall-- und
Kabelreste entfernen.
