SMA Sensorbox Benutzerhandbuch
Seite 51
SMA Solar Technology AG
Inbetriebnahme
Installationsanleitung
Sensorbox-IDE100914
51
9. Freistehenden Kabelschirm in die Klemme stecken.

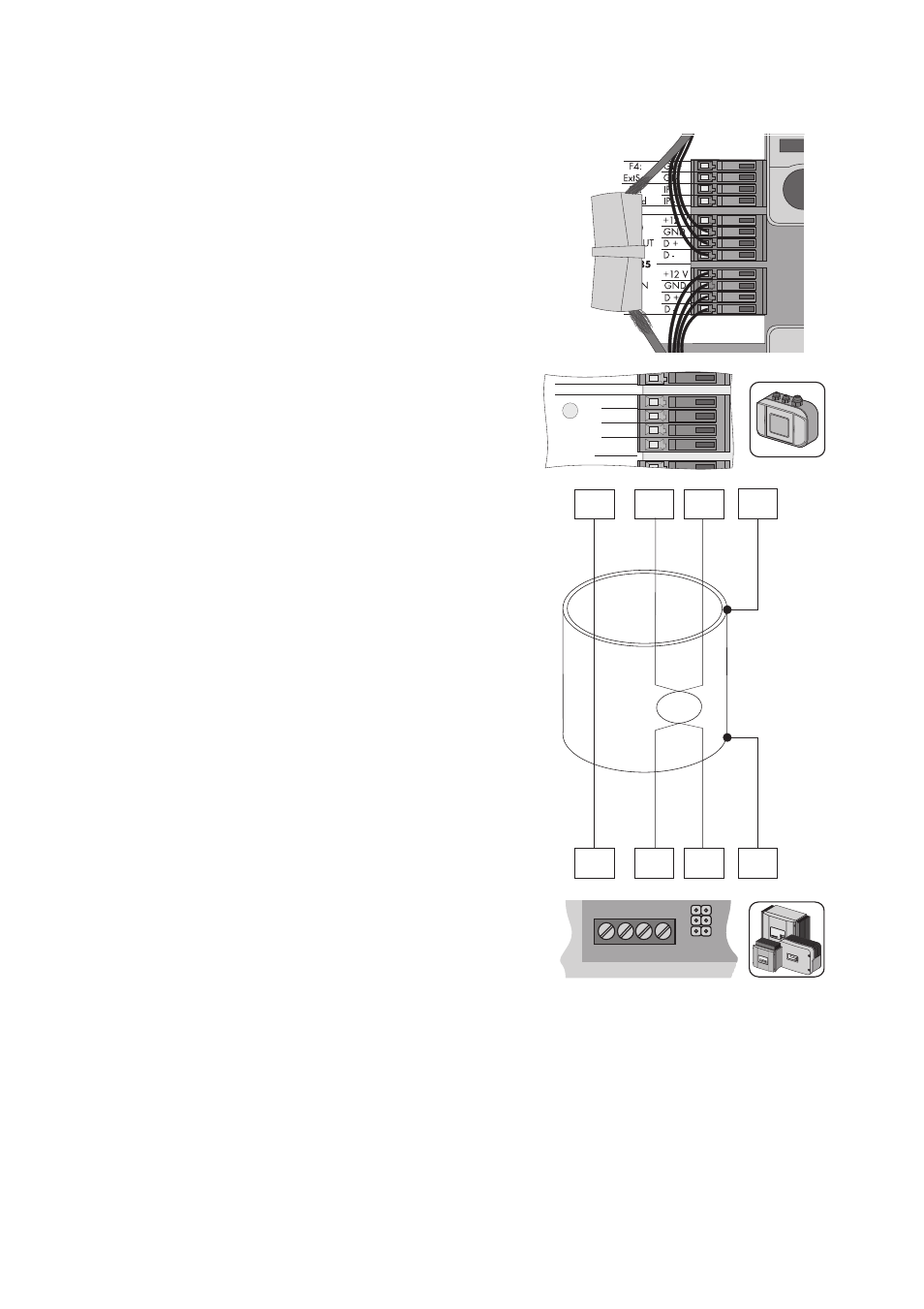

10. Adern an die Klemmen „F2: OUT RS485“ der
Sunny SensorBox anschließen. Belegungen in Ihrem
RS485-Kommunikationsbus beachten.
Adernfarbe notieren:
GND | 5 ________________________
D+| 2 ________________________
D- | 7 ________________________
11. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
12. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das RS485-
Kommunikationskabel zu fixieren (Drehmoment: 0,8 Nm).
13. Prüfen, ob der Abschlusswiderstand gesteckt ist (siehe Kapitel 9.2 „RS485-Bus an
Sunny SensorBox terminieren“ (Seite 62)).
14. Sunny SensorBox schließen (siehe Seite 61).
☑ Die SensorBox ist an einen weiteren RS485-Busteilnehmer angeschlossen.
D+
GND
D-
2
5
7
PE
PE
2 3 5 7
C
B
A
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
