Inbetriebnahme
SMA Solar Technology AG
56
Sensorbox-IDE100914
Installationsanleitung

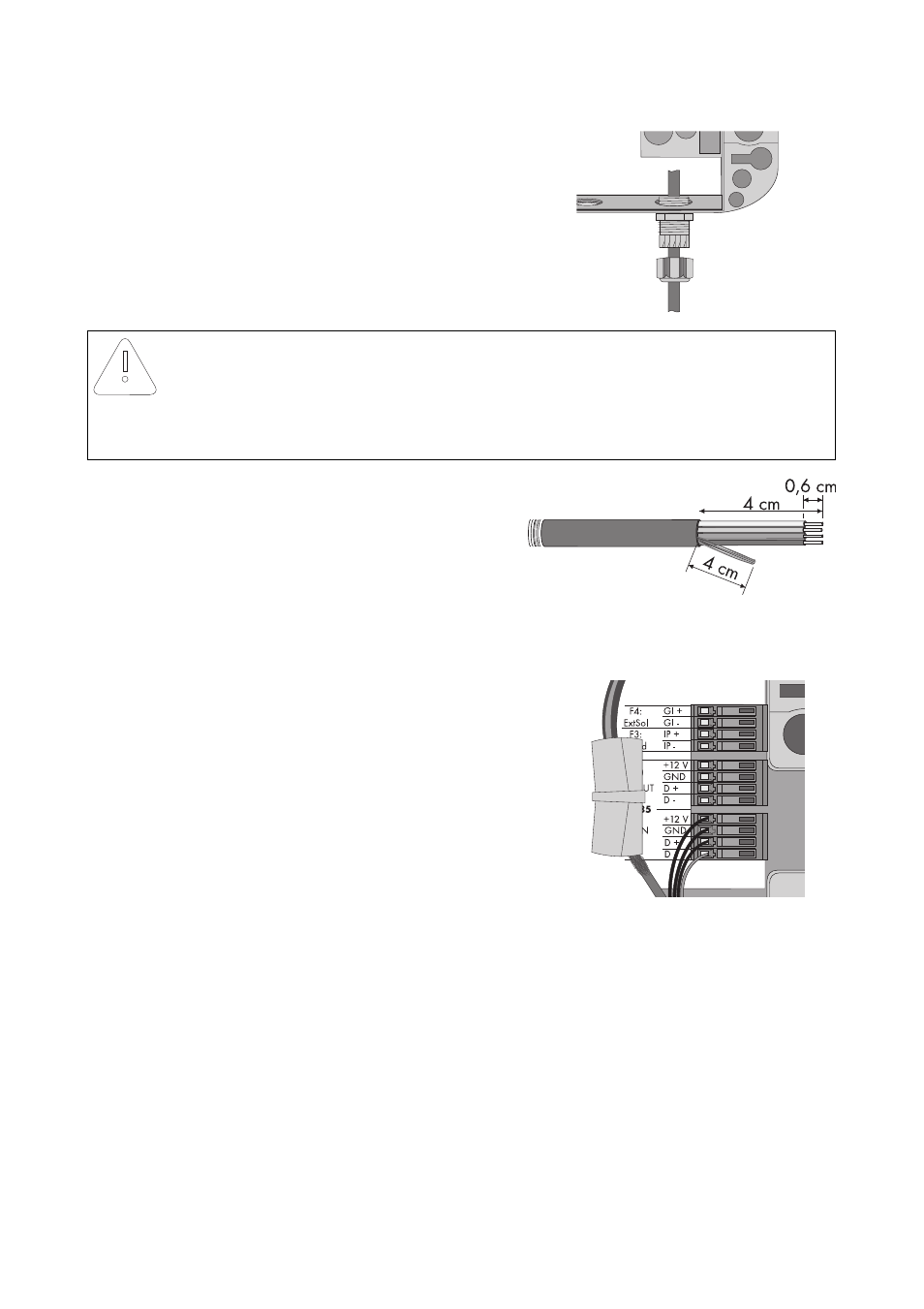

9. RS485-Kommunikationskabel durch die
Überwurfmutter und die Kabelverschraubung in
das Gehäuse der Sunny SensorBox führen.
10. 4 cm Kabelummantelung des RS485-
Kommunikationskabels an der Sunny SensorBox
entfernen.
11. Adern ca. 6 mm abisolieren.
12. Kabelschirm zu einem Strang verdrillen.
13. Isolierschlauch über den Kabelschirm stülpen. 4 cm des Kabelschirms aus dem Isolierschlauch
herausstehen lassen.
14. Freistehenden Kabelschirm zusammen mit dem
Erdungskabel der Sunny SensorBox in die Klemme
stecken.
ACHTUNG!
Beschädigung der Sunny SensorBox durch Metall- oder Kabelreste im Gerät.
• Bei Arbeiten am Kabel darauf achten, dass keine Metallreste des Kabelschirms oder
des Kabels in die offene Sunny SensorBox fallen.
