Montage
SMA Solar Technology AG
28
Sensorbox-IDE100914
Installationsanleitung
6.3 RS485-Power Injector
6.3.1 Anforderungen an den Montageort
Beachten Sie folgende Anforderungen an den Montageort des RS485-Power Injector:
• Der RS485-Power Injector ist nur für die Innenmontage geeignet.
• Der Montageort muss sich in der Nähe einer 100 V … 240 V Steckdose befinden (Kabellänge
des Netzteils ca. 180 cm).
• Den RS485-Power Injector vor Staub, Nässe und aggressiven Stoffen schützen.
• Die Umgebungstemperatur muss zwischen –20 °C und +65 °C liegen.
• Die maximale Kabellänge von der letzten Sunny SensorBox bis zum RS485-Power Injector
beträgt 150 m.
• Die maximale Kabellänge des gesamten RS485-Kommunikationsbusses beträgt 1.200 m.
6.3.2 RS485-Power Injector an der Wand montieren

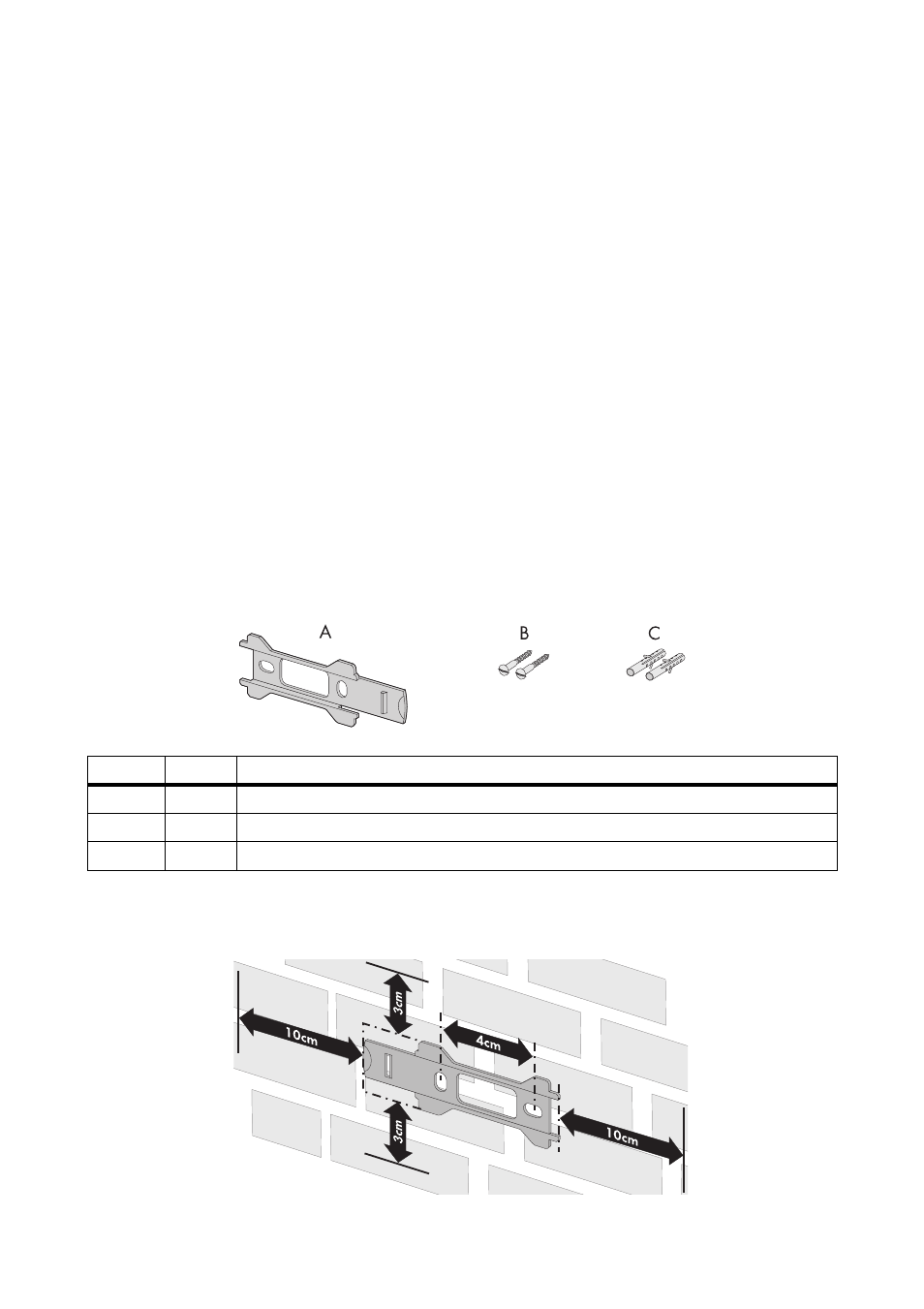

Mitgeliefertes Montagezubehör
Nur bei Bestelloption der Sunny SensorBox: SUNNYSENSOR-1xxxx
RS485-Power Injector montieren
1. Montageort unter Berücksichtigung des Montageraums festlegen.
Position Anzahl Bezeichnung
A
1
Wandhalterung
B
2
Schrauben
C
2
Dübel
