I - 2 Arbeiten mit dem POSITIP – Erste Schritte
POSITIP 855 Benutzer-Anleitung 21
5
ENT
Position des Werkzeug-Mittelpunkts ( X = – 5 mm ) eingeben
und
X-Koordinate des Bezugspunkts übernehmen.
Werkstück an Kante 2 ankratzen.
Achse wählen: Y-Achse.

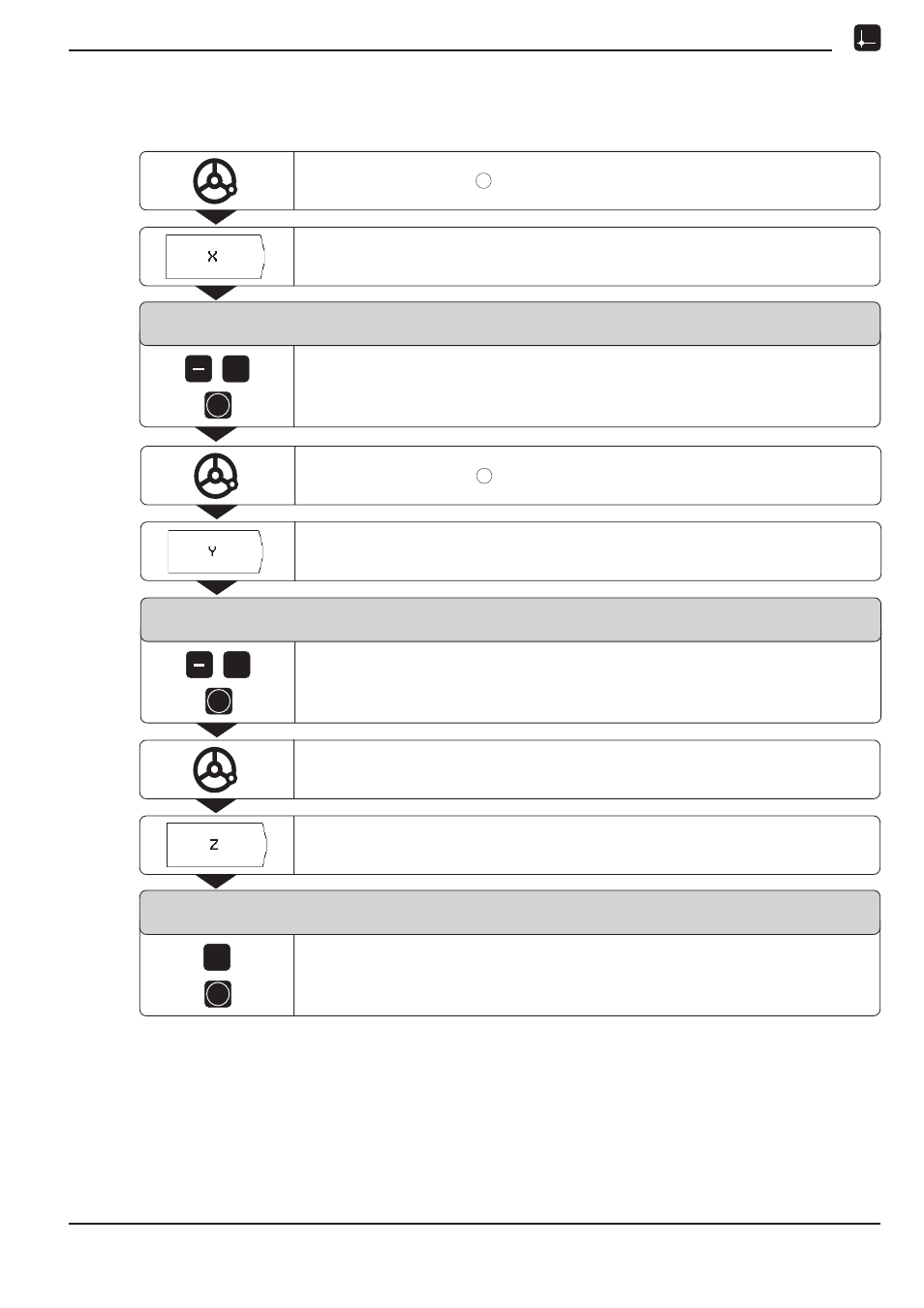

Bezugspunkt-Setzen: Positionen anfahren und Ist-Werte eingeben
Betriebsart: ISTWERT
Werkstück an Kante 1 ankratzen.
Achse wählen: X-Achse.
B e z u g s p u n k t - S e t z e n
X = + 0
5
ENT
Position des Werkzeug-Mittelpunkts ( Y = – 5 mm ) eingeben
und
Y-Koordinate des Bezugspunkts übernehmen.
Werkstück-Oberfläche ankratzen.
Achse wählen: Z-Achse.
B e z u g s p u n k t - S e t z e n
Y = + 0
ENT
Position der Werkzeug-Spitze ( Z = 0 mm ) eingeben
und
Z-Koordinate des Bezugspunkts übernehmen.
0
B e z u g s p u n k t - S e t z e n
Z = + 0
