I - 3 Arbeiten mit dem POSITIP – Bohrbilder
POSITIP 855 Benutzer-Anleitung 37

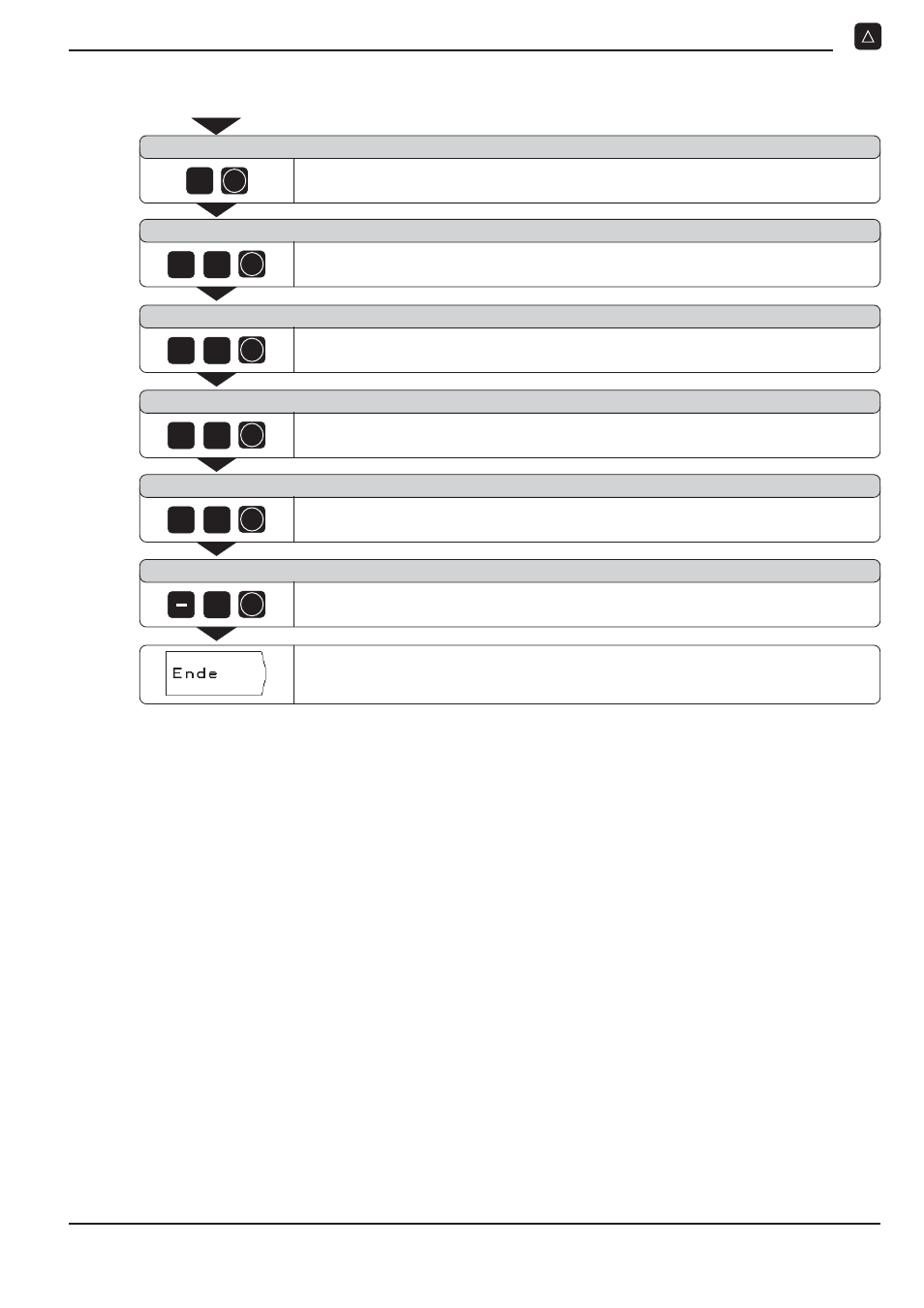

Lochkreis
5 0 ENT
5 0 ENT
0 ENT
2
3 0 ENT
5
ENT
8 ENT
M i t t e l p u n k t X ?
X-Koordinate des Lochkreis-Mittelpunkts eingeben ( X = 50 mm ).
Eingabe bestätigen.
M i t t e l p u n k t Y ?
Y-Koordinate des Lochkreis-Mittelpunkts eingeben ( Y = 50 mm ).
Eingabe bestätigen.
R a d i u s ?
S t a r t w i n k e l ?
Startwinkel
von der X-Achse zur ersten Bohrung eingeben ( 30° ).
Eingabe bestätigen.
B o h r t i e f e ?
Daten-Eingabe beenden.
L o c h a n z a h l ?
Lochanzahl
eingeben ( 8 ).
Eingabe bestätigen.
Radius
des Lochkreises eingeben ( 20 mm ).
Eingabe bestätigen.
Bohrtiefe Z
eingeben ( Z = – 5 mm ).
Eingabe bestätigen.
