II - 1 Montage und elektrischer Anschluß
POSITIP 855 Technische Information 85
Kantentaster anschließen
Der HEIDENHAIN Kantentaster KT wird am Sub-D-Anschluß X10
an der Gehäuse-Rückseite angeschlossen.
Wenn Sie einen Kantentaster benutzen, passen Sie den POSITIP
mit den folgenden Betriebs-Parametern an:
•P25 (Taststift-Länge)
•P26 (Taststift-Durchmesser)
•P96 (Meßwert-Ausgabe während der Antast-Funktion)
Die Betriebs-Parameter sind im Kapitel II - 2 erklärt.
Pin-Belegung des Kantentaster-Anschlusses
Pin Belegung Typ
1 Innenschirm
2 Bereitschaft KT 130
6 UP +5 V KT 130
8 UP 0 V KT 130
13 Schaltsignal KT 130
14 Kontakt +2.5 V KT 120
15 Kontakt 0 V KT 120
Gehäuse Außenschirm
Alle anderen Pins: Nicht belegen!
X3 X2 X1
X10 X31(V.24 RS-232-C) T)
4

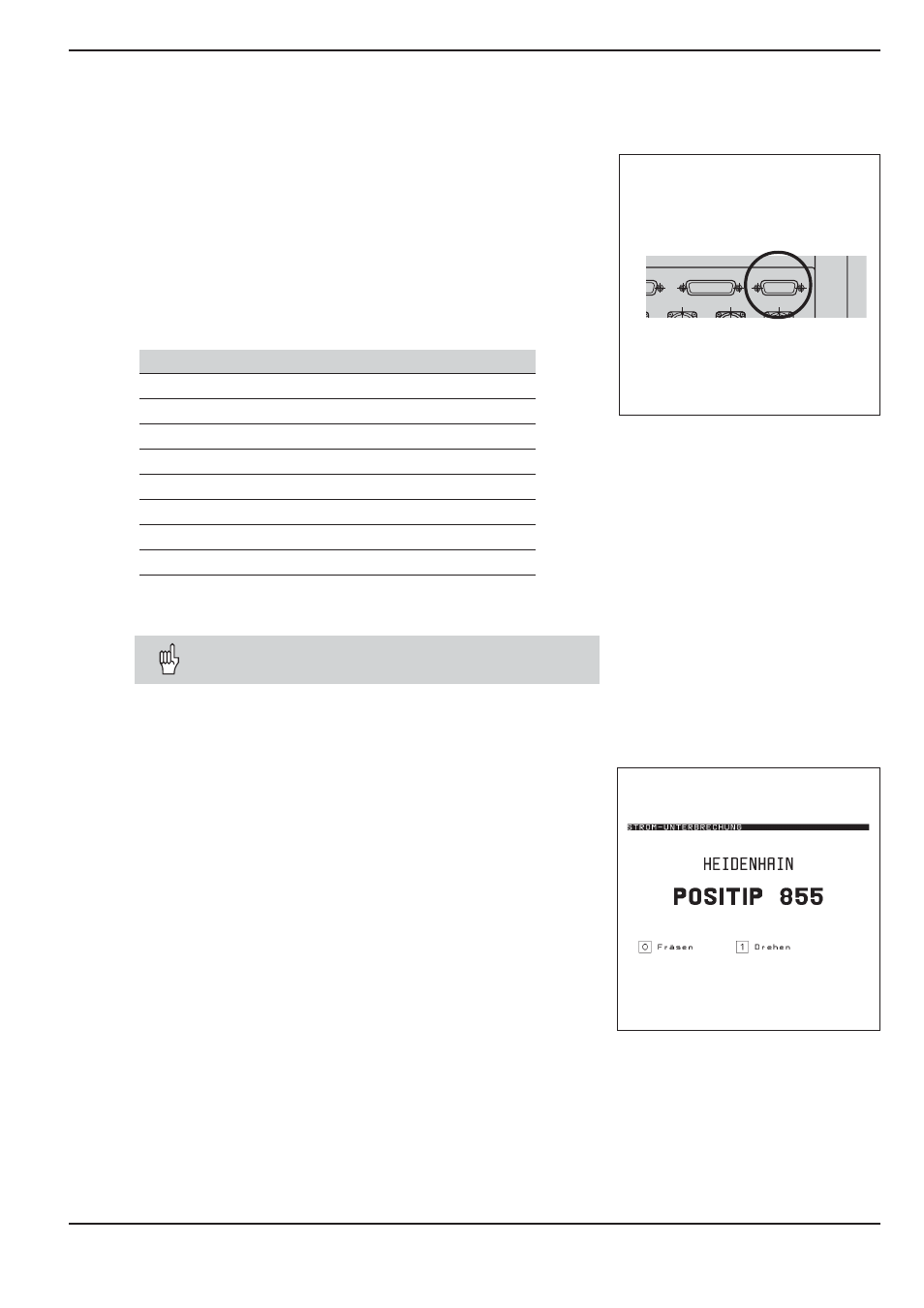

Bild 36: Der Kantentaster-Anschluß am
POSITIP
Die Schnittstelle X10 erfüllt die „Sichere Trennung
vom Netz“ nach EN 50 178.
Erstes Einschalten
Beim ersten Einschalten nach Auslieferung des POSITIPs
erscheint der in Bild 37 dargestellte Bildschirm.
Sie wählen jetzt die Anwendung des POSITIPs per Tastendruck.
POSITIP fürs Fräsen:
ä Drücken Sie die Taste 0.
POSITIP fürs Drehen:
ä Drücken Sie die Taste 1.
Der POSITIP stellt Ihnen automatisch die für die gewählte
Anwendung benötigten Funktionen zur Verfügung.
Die Anwendung können Sie später neu wählen, indem Sie den
Betriebs-Parameter P 99 ändern.
Bild 37: POSITIP-Bildschirm nach dem ersten
Einschalten
