II - 1 Montage und elektrischer Anschluß
84 Technische Information POSITIP 855
Erdung
Zur Erhöhung der Störfestigkeit den Erdungsanschluß
auf der Gehäuse-Rückseite mit dem zentralen Erdungs-
punkt der Maschine verbinden!
(Mindestquerschnitt 6 mm 2 )
X4
2
3
4 5
7
1
9
6
8
Die Meßsystem-Anschlüsse sind den vier Achsen fest zugeordnet.
Mit dem Betriebs-Parameter P49.* legen Sie fest, wie die Achsen
bezeichnet werden, z.B. Achse 1 = X-Achse, Achse 2 = Y-Achse.
Achse Meßsystem-Anschluß
1 X1
2 X2
3 X3
4 X4
X3 X2 X1 X4

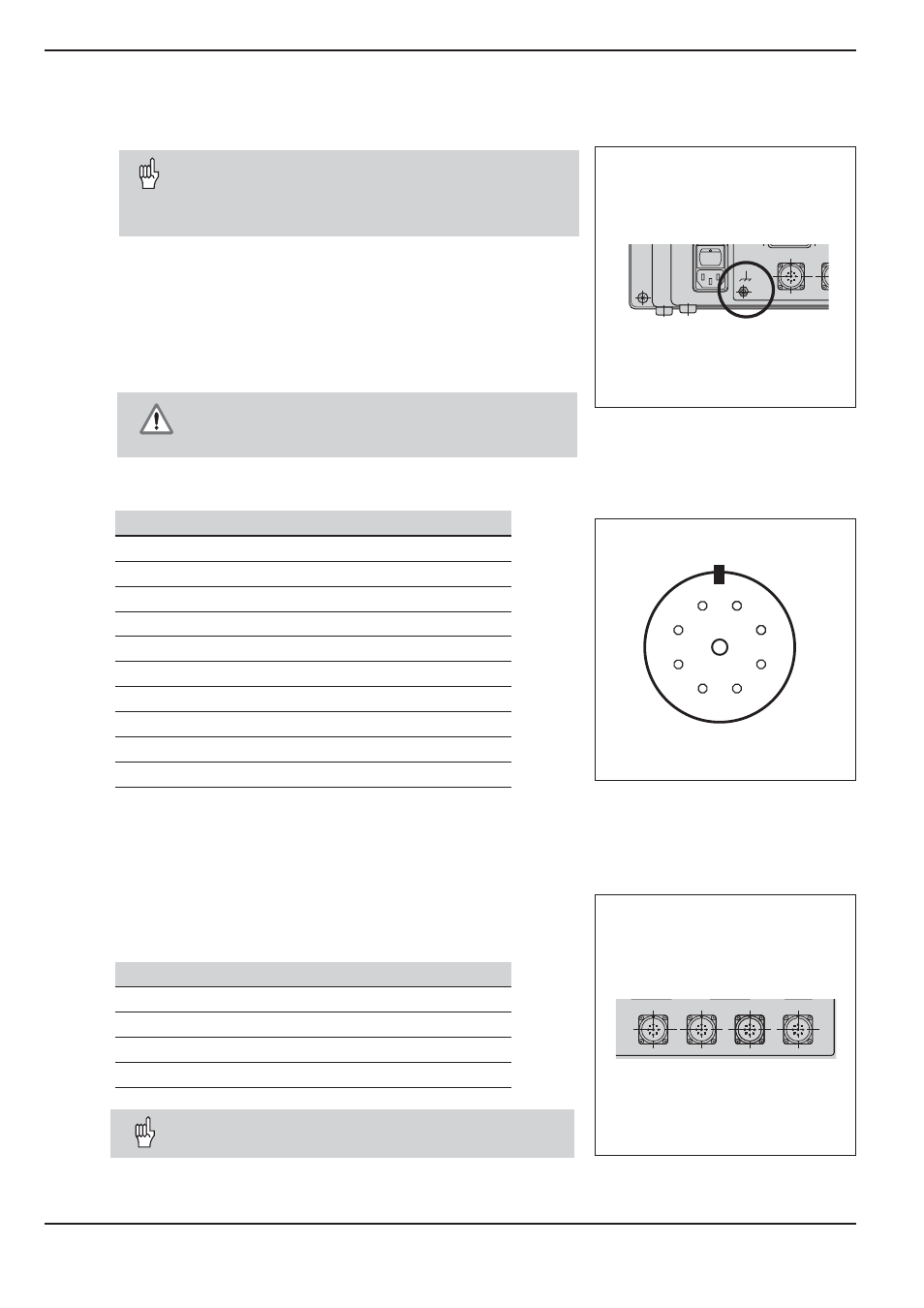

Bild 33: Der Erdungsanschluß am POSITIP
Die Schnittstellen X1, X2, X3 und X4 erfüllen die
„Sichere Trennung vom Netz“ nach VDE 0160, 5.88.
Meßsysteme anschließen
Der POSITIP arbeitet mit HEIDENHAIN Längen- und Winkel-
meßsystemen mit sinusförmigen Ausgangssignalen.
Die Meßystem-Anschlüsse an der Gehäuse-Rückseite sind mit
X1, X2, X3 und X4 bezeichnet.
Die Anschlußkabel dürfen bis zu 30 m lang sein.
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Pin-Belegung der Meßsystem-Anschlüsse
Pin Belegung
1 0°+
2 0°–
3 +5 V (U
P
)
4 0 V (U
N
)
5 90°+
6 90°–
7 Referenzmarkensignal RI+
8 Referenzmarkensignal RI–
9 Innenschirm
Gehäuse Außenschirm
Bild 34: Die Flanschdose am POSITIP für den
Meßsystem-Anschluß
Bild 35: Meßystem-Anschlüsse am POSITIP
