I - 2 Arbeiten mit dem POSITIP – Erste Schritte
POSITIP 855 Benutzer-Anleitung 25

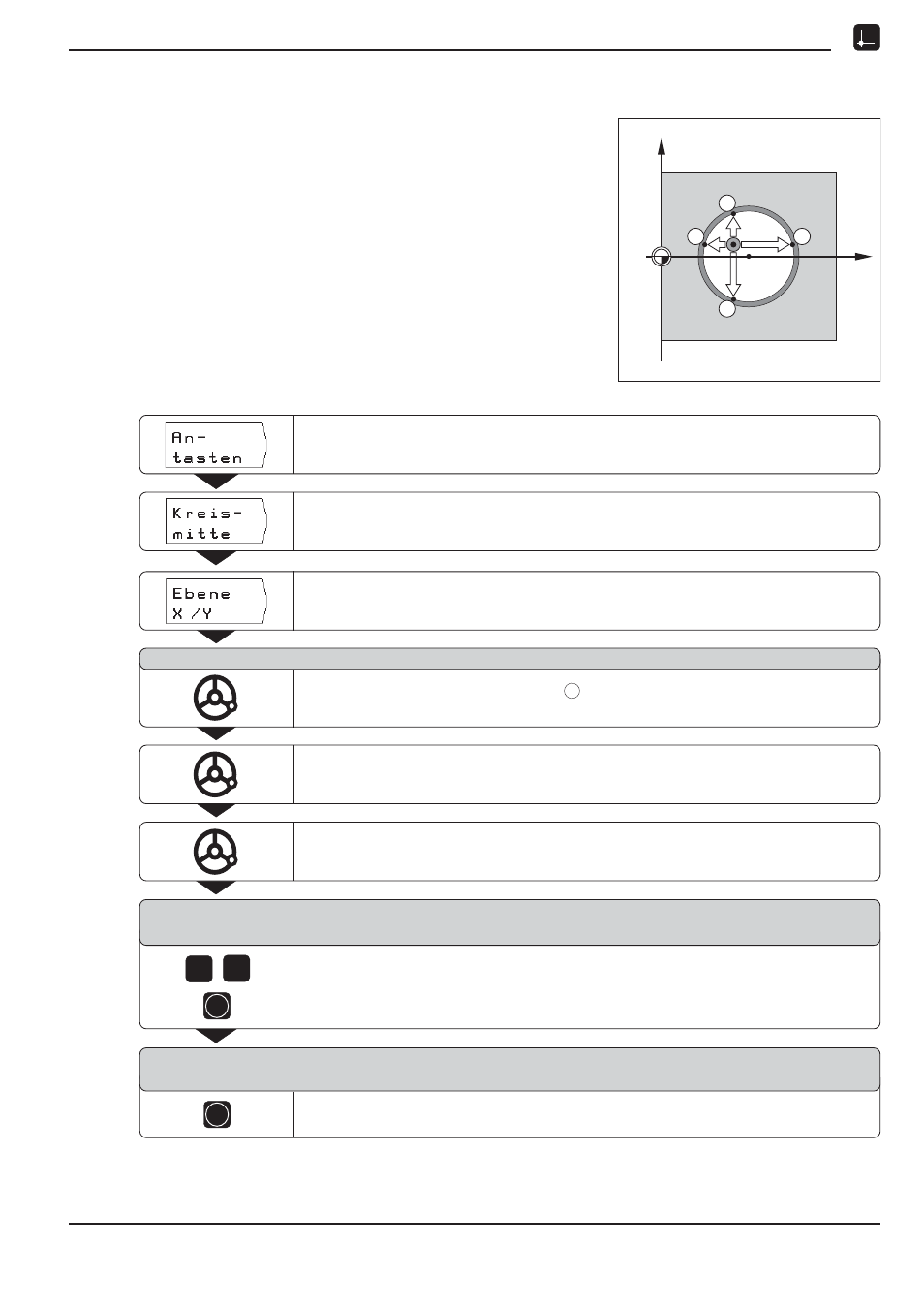

Beispiel: Innenwand einer Bohrung mit Kantentaster antasten
und Mittelpunkt der Bohrung als Bezugspunkt setzen
Hauptebene X / Y
Kantentaster - Achse parallel zur Z - Achse
X - Koordinate der
Kreismitte X = 50 mm
Y - Koordinate der
Kreismitte Y = 0 mm
Y
X
0
1
2
3 4
X?
Antast-Funktionen zum Bezugspunkt-Setzen
Kreismitte
wählen.
Betriebsart: ISTWERT
Antasten
wählen.
Kantentaster von Bohrungs-Innenwand fortfahren.
Kantentaster gegen ersten Punkt 1 an der Bohrungs-Innenwand fahren,
bis Lämpchen im Taster aufleuchten.
Mit dem Kantentaster drei weitere Punkte der Bohrung antasten,
wie gerade beschrieben.
Hierfür erscheinen am Bildschirm wieder Handlungsanleitungen.
Ebene wählen, die den Kreis enthält (Hauptebene): X / Y - Ebene.
1 . P u n k t i n X / Y a n t a s t e n
0 5
ENT
Erste Koordinate ( X = 50 mm ) eingeben
und
Koordinate als Bezugspunkt für den Kreismittelpunkt übernehmen.
ENT
POSITIP-Vorgabe Y = 0 mm direkt übernehmen.
M i t t e l p u n k t X e i n g e b e n
X = 0
M i t t e l p u n k t Y e i n g e b e n
Y = 0
