I - 4 POSITIP programmieren
68 Benutzer-Anleitung POSITIP 855

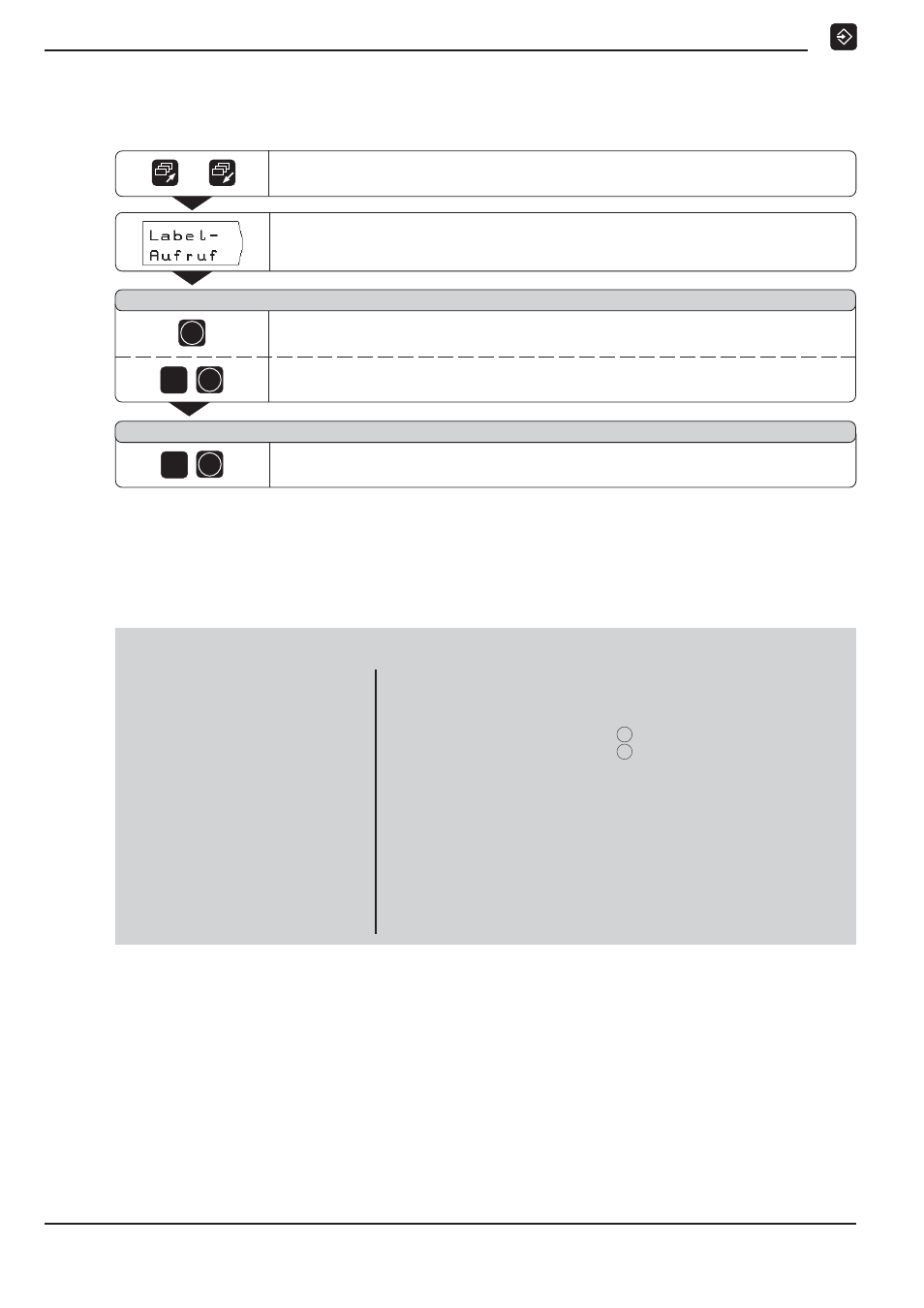

Beispiel: Programmteil-Wiederholung eingeben - CALL LBL
Unterprogramme und Programmteil-Wiederholungen
Zur zweiten Softkey-Leiste blättern.
Label aufrufen.
Der POSITIP schlägt die Label-Nummer vor, die zuletzt gesetzt wurde.
/
W i e d e r h o l u n g R E P ?
4 ENT
Nach einem CALL LBL-Satz werden in der Betriebsart
PROGRAMM ABARBEITEN
die Programm-Sätze wiederholt, die
hinter dem LBL-Satz mit der aufgerufenen Nummer und vor
dem CALL LBL-Satz stehen.
Das Programmteil wird immer einmal öfter abgearbeitet, als
Wiederholungen programmiert sind.
Anzahl der Wiederholungen eingeben ( 4 ). Eingabe bestätigen.
L a b e l - N u m m e r ?
1
ENT
ENT
Vorgeschlagene Label-Nummer übernehmen.
Label-Nummer
eingeben ( 1 ). Eingabe bestätigen.
Im aktuellen Satz steht das aufgerufene Label: CALL LBL 1.
Programm-Sätze
0 BEGIN PGM 70 MM
Programm-Anfang, Programm-Nummer und Maßsystem
1 Z+20.000
Sichere Höhe
2 X+30.000 R0
X-Koordinate Einstichpunkt Nut 1
3 Y+10.000 R0
Y-Koordinate Einstichpunkt Nut 1
4 LBL 1
Anfang von Programmteil 1
5 Z-12.000
Einstechen
6 IX+16.000 R0
Nut fräsen
7 Z+2.000
Freifahren
8 IX-16.000 R0
Positionieren in X
9 IY+15.000 R0
Positionieren in Y
10 CALL LBL 1 REP 4 / 4
Programmteil 1 viermal wiederholen
11 Z+20.000
Sichere Höhe
12 END PGM 70 MM
Programm-Ende, Programm-Nummer und Maßsystem
