I - 4 POSITIP programmieren
POSITIP 855 Benutzer-Anleitung 53

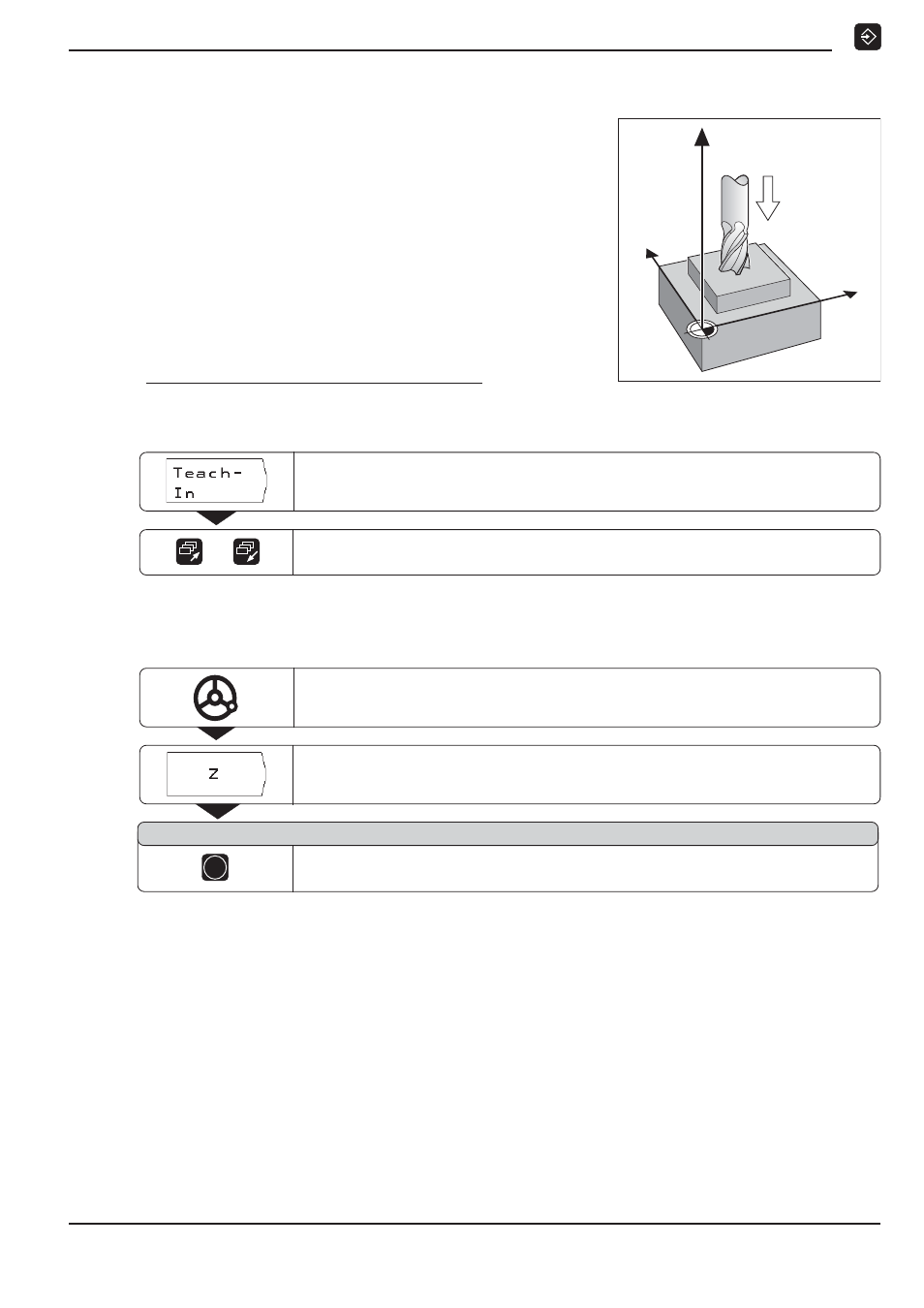

Programm-Beispiel zu TEACH-IN / IST-POSITION :
Insel ankratzen und Positionen in ein Programm übertragen
Mit TEACH-IN / IST-POSITION erstellen Sie ein Programm,
das die Ist-Positionen des Werkzeugs enthält.
Wenn Sie das Programm mit den Ist-Positionen ausführen:
ä Verwenden Sie ein Werkzeug, das den gleichen Durchmesser
hat, wie das, mit dem Sie die Ist-Positionen ankratzen.
ä Wenn Sie ein anderes Werkzeug verwenden, müssen Sie alle
Programm-Sätze mit Radius-Korrektur eingeben.
Als Werkzeug-Radius geben Sie dann für die Bearbeitung die
Differenz zwischen den Radien der beiden Werkzeuge ein:
Radius des Bearbeitungswerkzeugs
– Radius des Werkzeugs beim Teach-In
= Einzugebender Werkzeugradius
Y
X
Z
Positionen übernehmen: Teach-In-Betrieb
Betriebsart: PROGRAMM-EINSPEICHERN
Teach-In
wählen.
Zu TEACH-IN / IST-POSITION blättern.
/
Beispiel: Z-Koordinate (Werkstück-Oberfläche) in ein
Programm übernehmen
Werkzeug-Achse ( Z ) wählen.
Werkzeug fahren, bis es die Werkstück-Oberfläche ankratzt.
Istwert
für die Z-Achse ins Programm übernehmen.
ENT
I s t w e r t Z ü b e r n e h m e n ?
