I - 4 POSITIP programmieren
56 Benutzer-Anleitung POSITIP 855

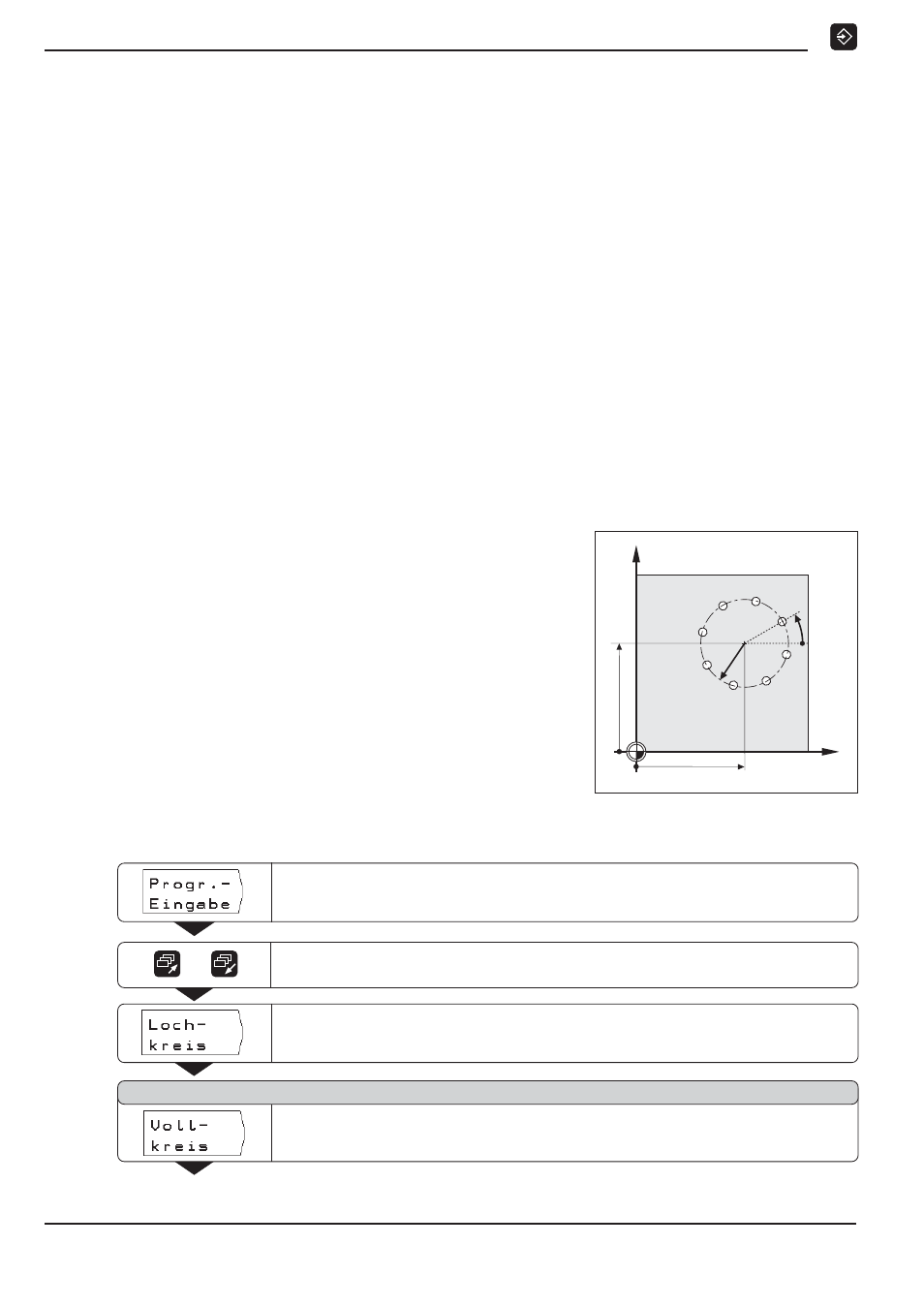

Bohrbilder im Programm
Die Angaben für Bohrbilder lassen sich auch in ein Programm
schreiben. Jede Angabe steht dann in einem eigenen Programm-
Satz. Diese Sätze sind mit CYCL hinter der Satz-Nummer und
einer Ziffer gekennzeichnet.
CYCL
ist die Abkürzung des englischen „cycle“, hier am besten
übersetzt mit „Zyklus“. In den Zyklen sind alle Angaben zusam-
mengefaßt, die der POSITIP für die Bearbeitung des Bohrbilds
benötigt.
Es gibt drei Bohrbild-Zyklen:
•
CYCL 1.0 VOLLKREIS
• CYCL 2.0 KREIS-SEG
(MENT)
• CYCL 4.0 LOCHREIHEN
Aus einem vollständigen Zyklus dürfen Sie keinen Satz löschen,
sonst erscheint beim Ausführen des Programms die Fehler-
meldung ZYKLUS UNVOLLSTÄNDIG .
Bohrbild-Grafik
Die Bohrbilder im Programm lassen sich grafisch darstellen.
Programm-Beispiel: Lochkreis (Vollkreis) -Vollkreis
Anzahl der Bohrungen 8
Mittelpunkts-Koordinaten X = 50 mm
Y = 50 mm
Lochkreis-Radius 20 mm
Startwinkel zwischen
X-Achse und erster Bohrung 30°
Bohrtiefe Z = – 5 mm
Y
X
30°
R20
50
50
0
0
Beispiel: Lochkreis-Daten in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN
Zur dritten Softkey-Leiste blättern.
Programm-Eingabe
wählen.
Lochkreis-
Daten sollen in ein Programm eingegeben werden.
Die Softkey-Leiste schaltet um.
/
Der POSITIP ordnet die Bohrungen auf einem Vollkreis an.
L o c h k r e i s a r t ?
