I - 1 Grundlagen für Positionsangaben
8 Benutzer-Anleitung POSITIP 855
Grundlagen für Positionsangaben
Bezugspunkt-Setzen
Die Werkstück-Zeichnung gibt für die Bearbeitung ein
bestimmtes Formelement des Werkstücks (meist eine Werkstück-
Ecke) als „absoluten Bezugspunkt“ und eventuell ein oder mehrere
Formelemente als relative Bezugspunkte vor.
Beim Bezugspunkt-Setzen wird diesen Bezugspunkten der
Ursprung des absoluten bzw. der relativen Koordinatensysteme
zugeordnet: Das Werkstück wird – zu den Maschinenachsen
ausgerichtet – in eine bestimmte Position relativ zum Werkzeug
gebracht und die Achsanzeigen entweder auf Null oder den
entsprechenden Positionswert (z.B. um den Werkzeug-Radius zu
berücksichtigen) gesetzt.

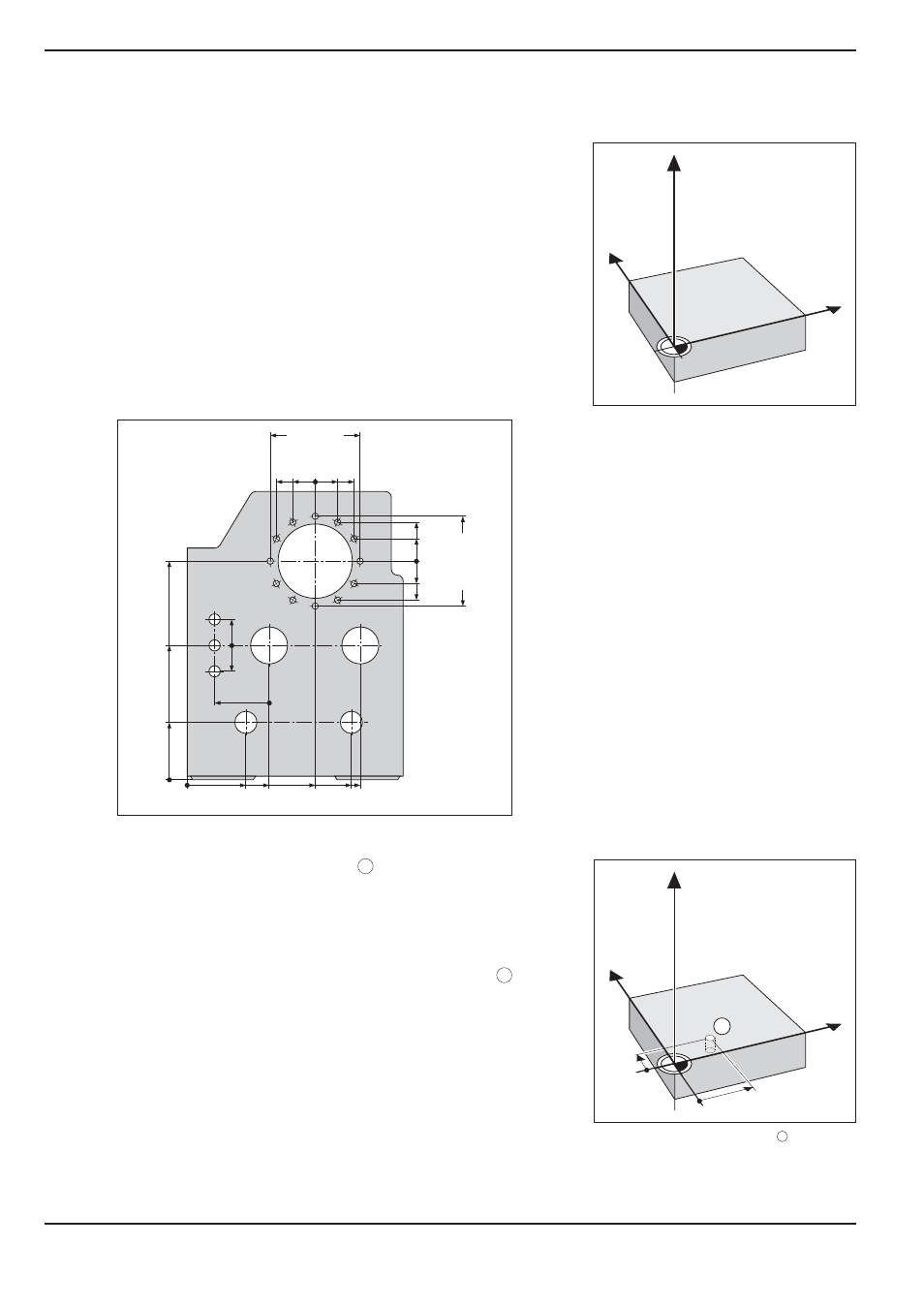

Beispiel: Zeichnung mit mehreren relativen Bezugspunkten
(nach DIN 406, Teil 11; Bild 171)
Y
X
Z
0
325 450 700 900 950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0 -125 -216,5
-250
250
125 216,5
125
Beispiel: Koordinaten der Bohrung 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm (Bohrtiefe: Z = – 5 mm)
Der Nullpunkt des rechtwinkligen Koordintensystems
liegt auf der X - Achse 10 mm und auf der Y - Achse
5 mm in negativer Richtung von der Bohrung 1
entfernt.
Besonders komfortabel setzen Sie Bezugspunkte mit einem
HEIDENHAIN Kantentaster KT in Verbindung mit den Antast-
Funktionen des POSITIPs.
Y
X
Z
1
10
5
Bild 3: Der Ursprung des rechtwinkligen
Koordinaten-Systems und der
Werkstück-Nullpunkt fallen zusammen
Bild 4: Die Bohrung an Position 1 legt das
Koordinatensystem fest
