II - 1 Montage und elektrischer Anschluß
POSITIP 855 Technische Information 83
Montage und elektrischer Anschluß
Lieferumfang
•Positionsanzeige POSITIP 855
•Netzkupplung
•Benutzer-Handbuch
POSITP aufstellen und befestigen
Der POSITIP läßt sich mit M4-Schrauben an der Gehäuse-
Unterseite oder auf einem Schwenkfuß von HEIDENHAIN
(Id.-Nr. 281 619 01) befestigen.
Der Abstand der Bohrlöcher ist bei den Anschlußmaßen
eingezeichnet (siehe Kapitel II - 8).
Elektrischer Anschluß
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Nur Originalsicherungen als Ersatz verwenden!
Netzanschluß
Sie können den POSITIP an eine Wechselspannung zwischen
100 V und 240 V (48 Hz bis 62 Hz) anschließen.
Sie müssen den POSITIP nicht auf die Spannung einstellen.
Netzkupplung verdrahten

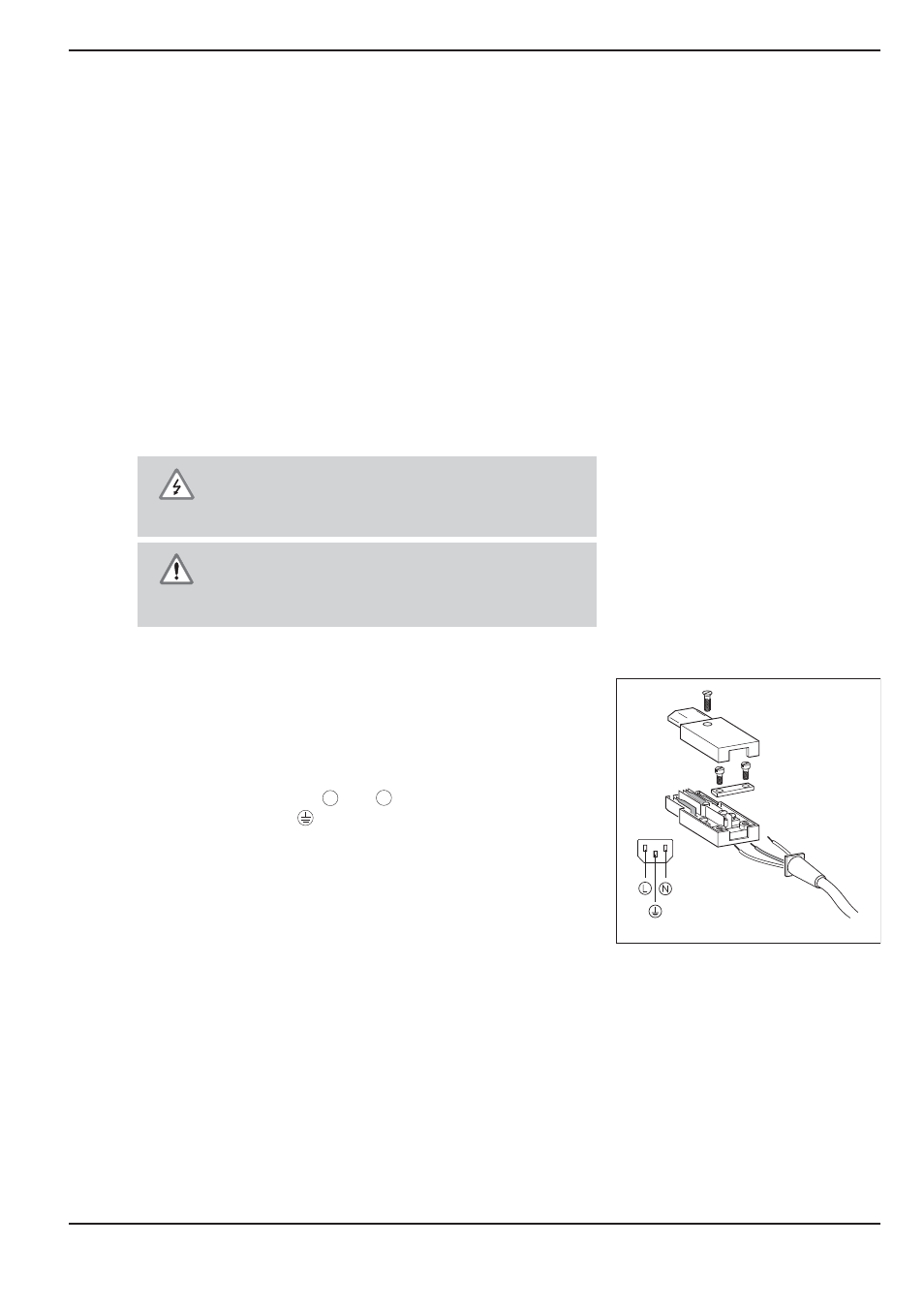

Siehe Bild 32:
Netzanschluß an Kontakte L und N
Schutzerde an Kontakt
Mindestquerschnitt des Netzanschlußkabels: 0.75 mm 2
II - 1
Bild 32: Verdrahtung der Netzkupplung
