I - 3 Arbeiten mit dem POSITIP – Bohrbilder
44 Benutzer-Anleitung POSITIP 855

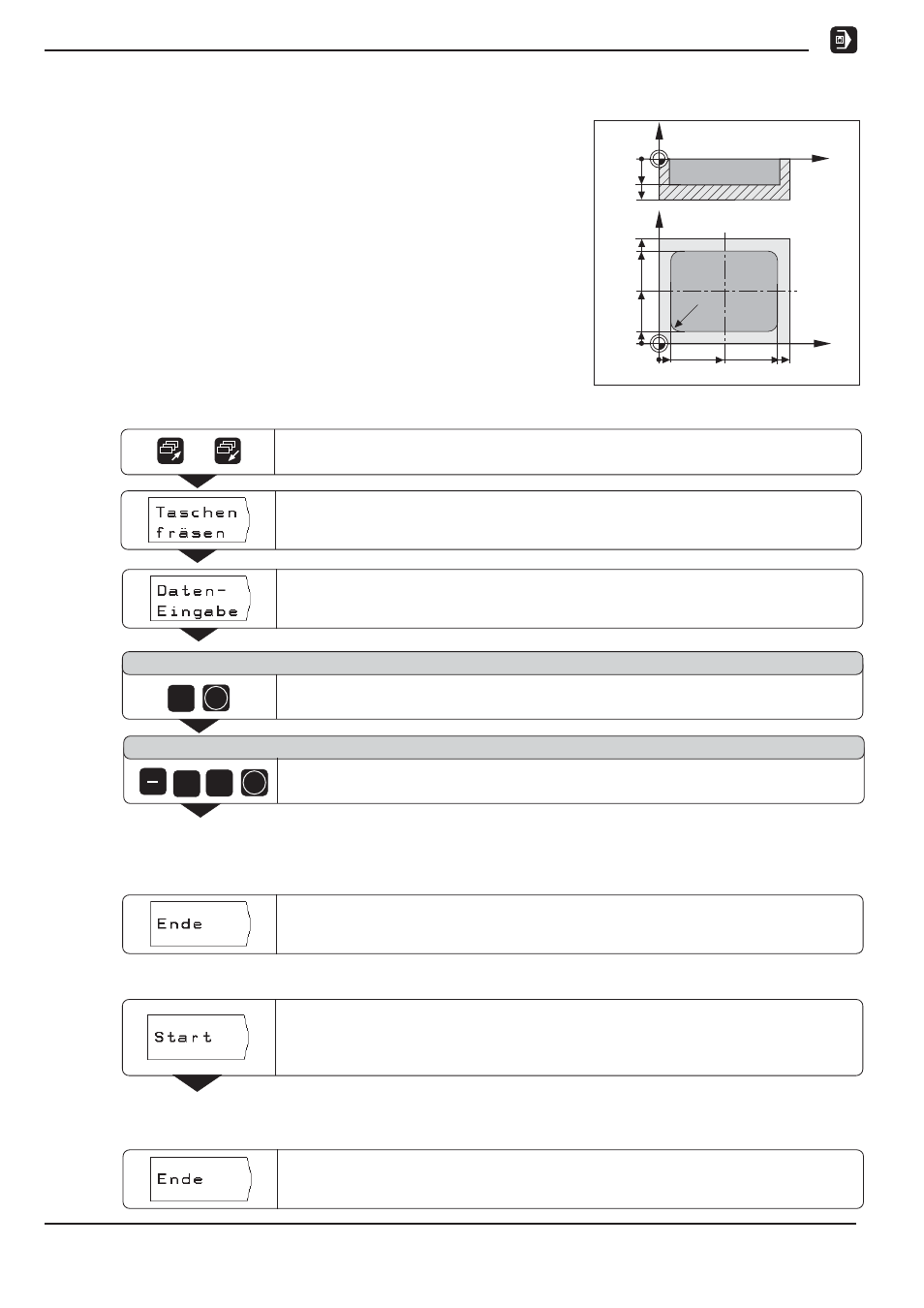

Beispiel: Rechtecktasche eingeben und fräsen
Start-Position: 2 mm
Frästiefe: – 20 mm
Taschenmitte X: 50 mm
Taschenmitte Y: 40 mm
Seitenlänge X: 80 mm
Seitenlänge Y: 60 mm
Richtung: 0: GLEICH
Schlichtaufmaß: 0.5 mm
Zur zweiten Softkey-Leiste blättern.
/
Zyklus Recktecktasche wählen.
S t a r t - P o s i t i o n ?
Start-Position
eingeben ( 2 mm ).
Eingabe bestätigen.
F r ä s t i e f e ?
Frästiefe
eingeben ( – 20 mm ).
Eingabe bestätigen.
0
ENT
ENT 2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
Daten-Eingabe
wählen.
Daten-Eingabe beenden.
2
•
•
•
Rechtecktasche fräsen
1. Schritt: Rechtecktasche eingeben
Betriebsart: RESTWEG
•
•
•
Nach dem vollständigen Ausräumen der Tasche beenden Sie den Zyklus.
Nachdem Sie alle Daten eingegeben haben: Starten Sie den Zyklus
Rechtecktasche
und positionieren Sie die Achsen durch "Fahren auf Null".
Die Zustellung in der Werkzeug-Achse ist beliebig.
2. Schritt: Rechtecktasche fräsen
