HEIDENHAIN PT 855 for Milling Benutzerhandbuch
Seite 57
I - 4 POSITIP programmieren
58
Benutzer-Anleitung
POSITIP 855

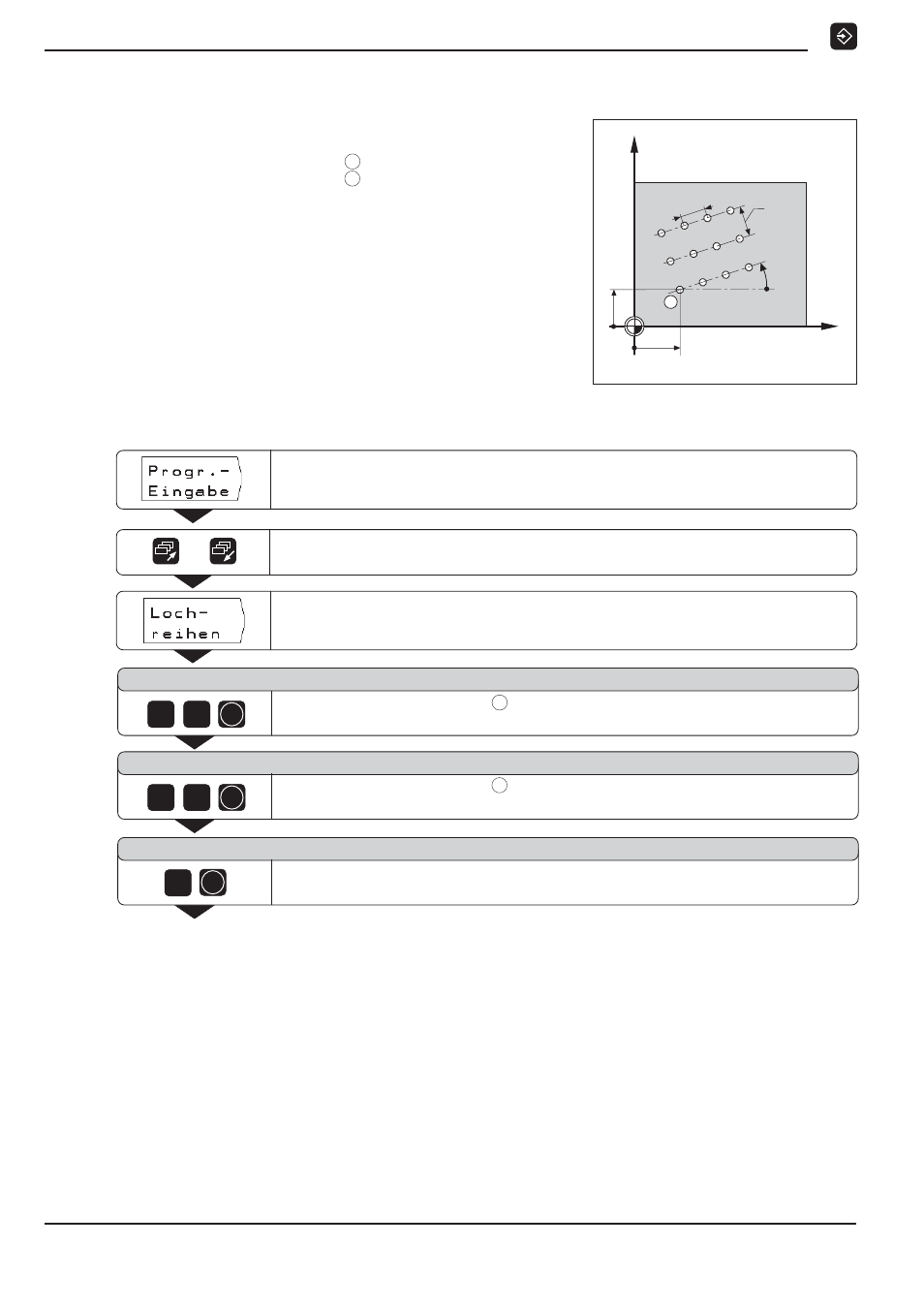

Programm-Beispiel: Lochreihen
X-Koordinate der ersten Bohrung
1
X = 20 mm
Y-Koordinate der ersten Bohrung
1
Y = 15 mm
Anzahl der Bohrungen je Reihe
4
Bohrungsabstand
10 mm
Winkel zwischen Lochreihen und X-Achse
18°
Bohrtiefe
Z = 5 mm
Anzahl der Reihen
3
Abstand der Reihen
12 mm
Beispiel: Lochreihen-Daten in ein Programm eingeben
Betriebsart: PROGRAMM-EINSPEICHERN
Zur dritten Softkey-Leiste blättern.
Programm-Eingabe
wählen.
/
Lochreihen-
Daten sollen in ein Programm eingegeben werden.
Y
X
15
20
0
0
1
10
18°
12
1
5
2
0
ENT
ENT
4
ENT
Bohrbilder im Programm
1 . B o h r u n g X ?
1 . B o h r u n g Y ?
B o h r u n g e n j e R e i h e ?
Anzahl der Bohrungen je Reihe eingeben ( B.ANZ = 4 ).
Eingabe bestätigen.
Y-Koordinate der Bohrung
1
eingeben ( POSY = 15 mm ).
Eingabe bestätigen.
X-Koordinate der Bohrung
1
eingeben ( POSX = 20 mm ).
Eingabe bestätigen.
