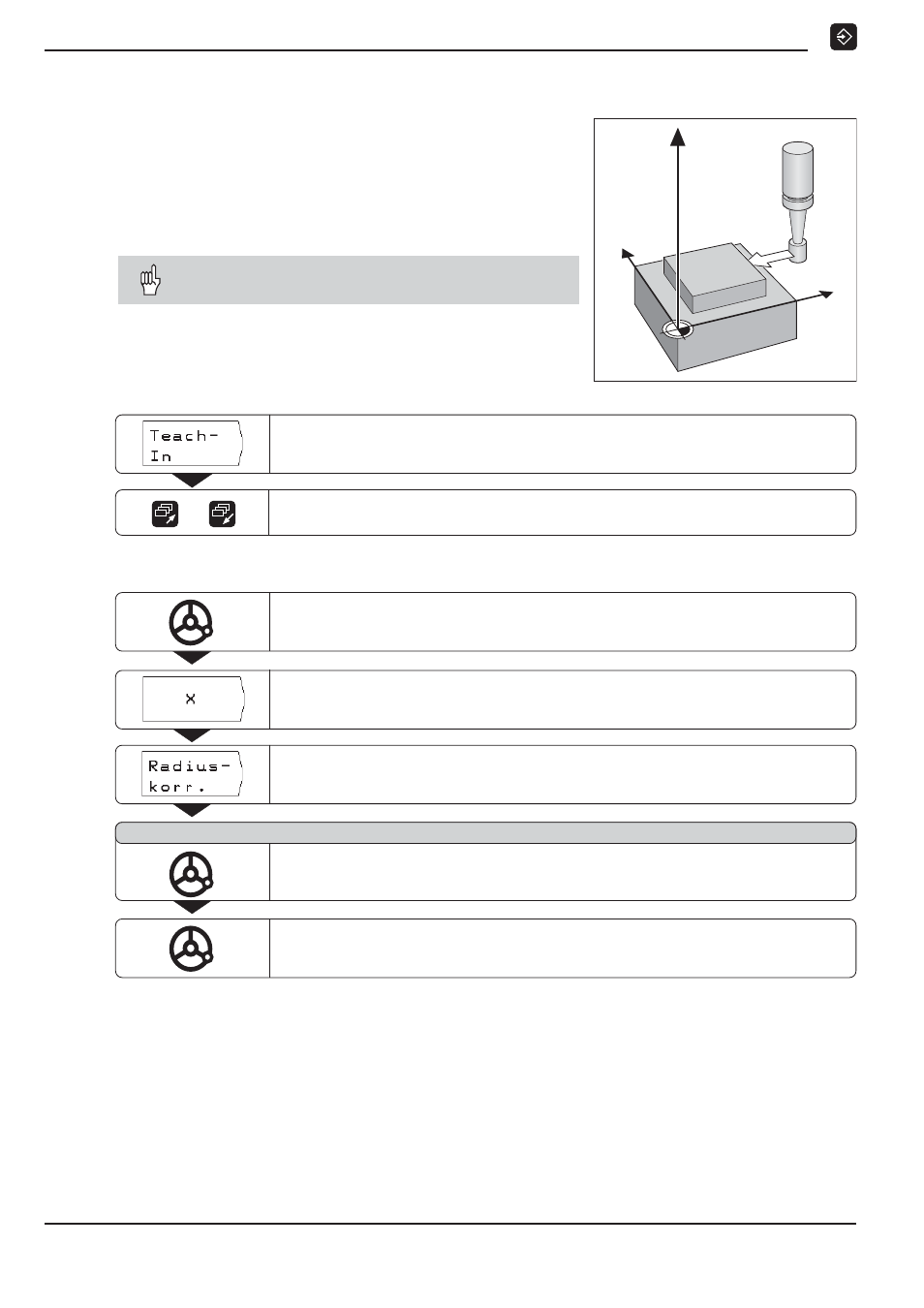

Positionen übernehmen: Teach-In-Betrieb
Betriebsart: PROGRAMM-EINSPEICHERN
Teach-In
wählen.
Zu TEACH-IN / KANTENTASTER blättern.
/
Beispiel: Position auf der X-Achse antasten und übernehmen
Kantentaster in der Nähe der anzutastenden Position vorpositionieren.
Koordinaten-Achse wählen, für die der Wert übernommen wird: X.
KT freifahren und beliebig weitere Positionen
wie beschrieben antasten und ins Programm übernehmen.
KT gegen die Werkstück-Kante verfahren,
bis Lämpchen im Taster aufleuchten.
Die Koordinate der angetasteten Position wird im Programm gespeichert.
Radiuskorrektur für die spätere Bearbeitung wählen.
A n t a s t e n i n X - A c h s e
Programm-Beispiel zu TEACH-IN / KANTENTASTER :
Insel antasten und Positionen in ein Programm übertragen
Positionen am Werkstück tasten Sie mit dem
Kantentaster KT von HEIDENHAIN an.
Die Funktion TEACH-IN / KANTENTASTER überträgt die
angetasteten Positionen in ein Programm.
Der Kantentaster überträgt die tatsächliche
Werkstück-Position ins Programm.
