I - 3 Arbeiten mit dem POSITIP – Bohrbilder
POSITIP 855 Benutzer-Anleitung 35
ENT
I - 3
Bohrbilder und Rechtecktasche
In diesem Kapitel sind die Bohrbild-Funktionen Lochkreis und
Lochreihen
und das Fräsen von Rechtecktaschen erklärt.
Sie wählen in der Betriebsart RESTWEG die Bohrbild-Funktion
oder Taschenfräsen per Softkey und geben einige Daten ein. Diese
Daten können Sie in der Regel problemlos aus der Werkstück-
Zeichnung entnehmen (z.B. Bohrtiefe, Anzahl der Bohrungen, Ab-
messungen der Tasche).
Der POSITIP berechnet bei den Bohrbildern die Lage aller Bohrun-
gen und erstellt zu jedem Bohrbild eine Grafik. Beim Taschen-
fräsen berechnet er alle Verfahrwege zum Ausräumen der Tasche.
Beim Abarbeiten blendet er die grafische Positionierhilfe ein:
Sie positionieren einfach durch „Fahren auf Null“.
Lochkreis
Vom Lochkreis müssen Sie wissen:
• Vollkreis oder Kreis-Segment
• Anzahl der Bohrungen
• Mittelpunkts-Koordinaten und Kreisradius
• Startwinkel: Winkellage der ersten Bohrung
• Nur bei Kreis-Segment: Winkelschritt zwischen den Bohrungen
• Bohrtiefe
Der POSITIP berechnet die Koordinaten der Bohrungen, die Sie
durch „Fahren auf Null“ positionieren.
Die grafische Positionierhilfe steht für alle Achsen zur Verfügung,
die verfahren werden. Für die Werkzeug-Achse zeigt der POSITIP
den Rahmen gestrichelt an.
Mit einer Grafik können Sie vor der Bearbeitung prüfen, ob der
POSITIP den Lochkreis wie gewünscht berechnet hat.
Die Lochkreis-Grafik hilft Ihnen auch, wenn Sie Bohrungen
• direkt wählen
• separat ausführen
• überspringen
Funktion Softkey/Taste
Vollkreis wählen
Kreis-Segment wählen
Zur nächsthöheren Eingabezeile springen
Zur nächsttieferen Eingabezeile springen
Eingabewerte übernehmen
Eingabe beenden

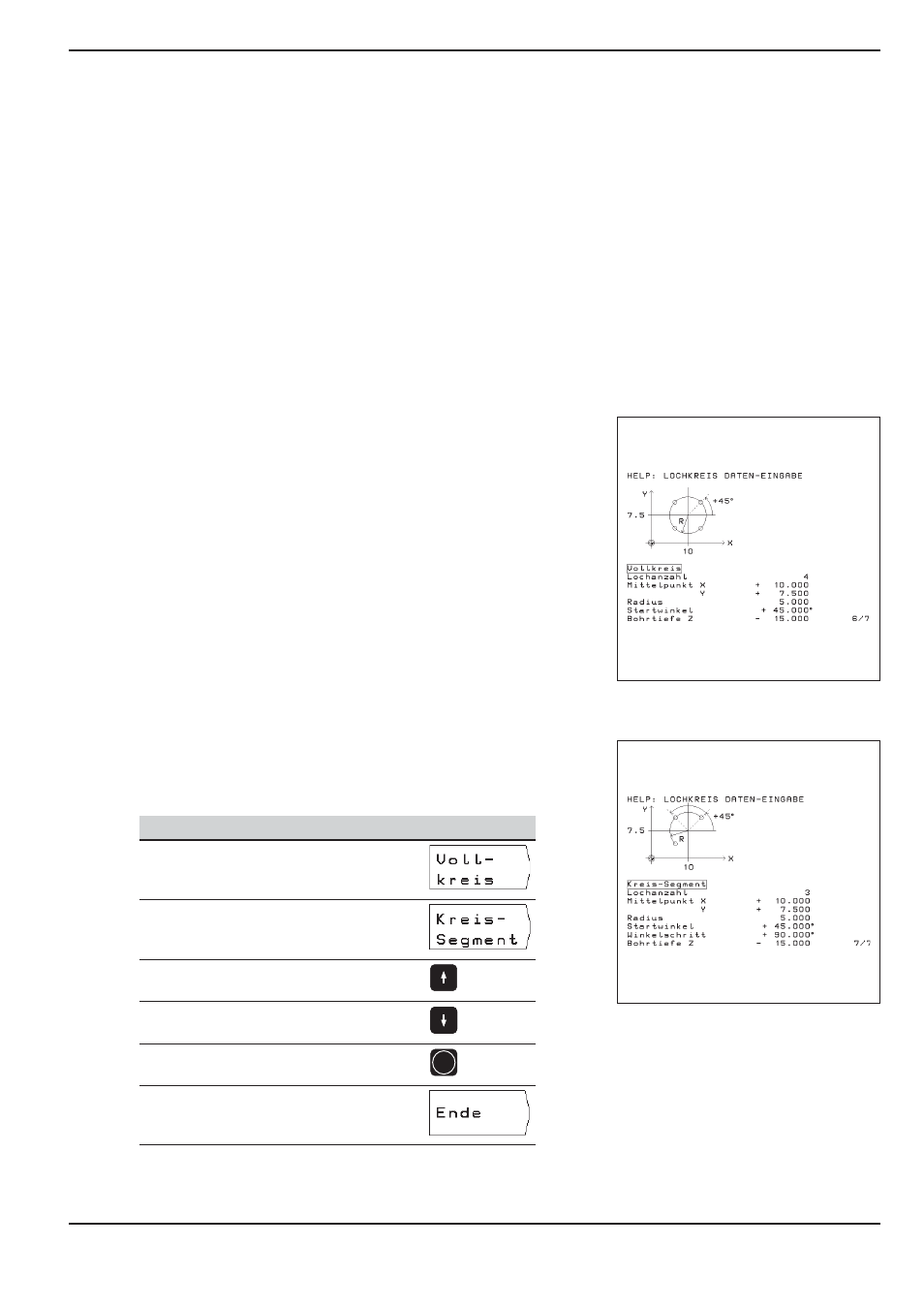

Bild 24: Integrierte Benutzer-Anleitung: Grafik
zum Lochkreis (Kreis-Segment)
Bild 23: Integrierte Benutzer-Anleitung: Grafik
zum Lochkreis (Vollkreis)
