Anhang D: Zubehör
D-19
2 9 Signalerde Signalerde
(Busy, Fault) (Busy, Fault)
3 0 Signalerde Signalerde
(AutoFd, SelectIn, Init) (AutoFd, SelectIn, Init)
3 1 System Init Init
3 2 Fax Fault DataAvail, Data 2 0
3 3 — nicht definiert nicht definiert
3 4 — nicht definiert nicht definiert
3 5 — nicht definiert nicht definiert
3 6 Fax SelectIn 1284 Active, Data 2 1
Low-Pegel: 0,0 V bis +0,8 V
High-Pegel: +2,4 V bis +5,0 V
0 min.
0 min. 0 min.

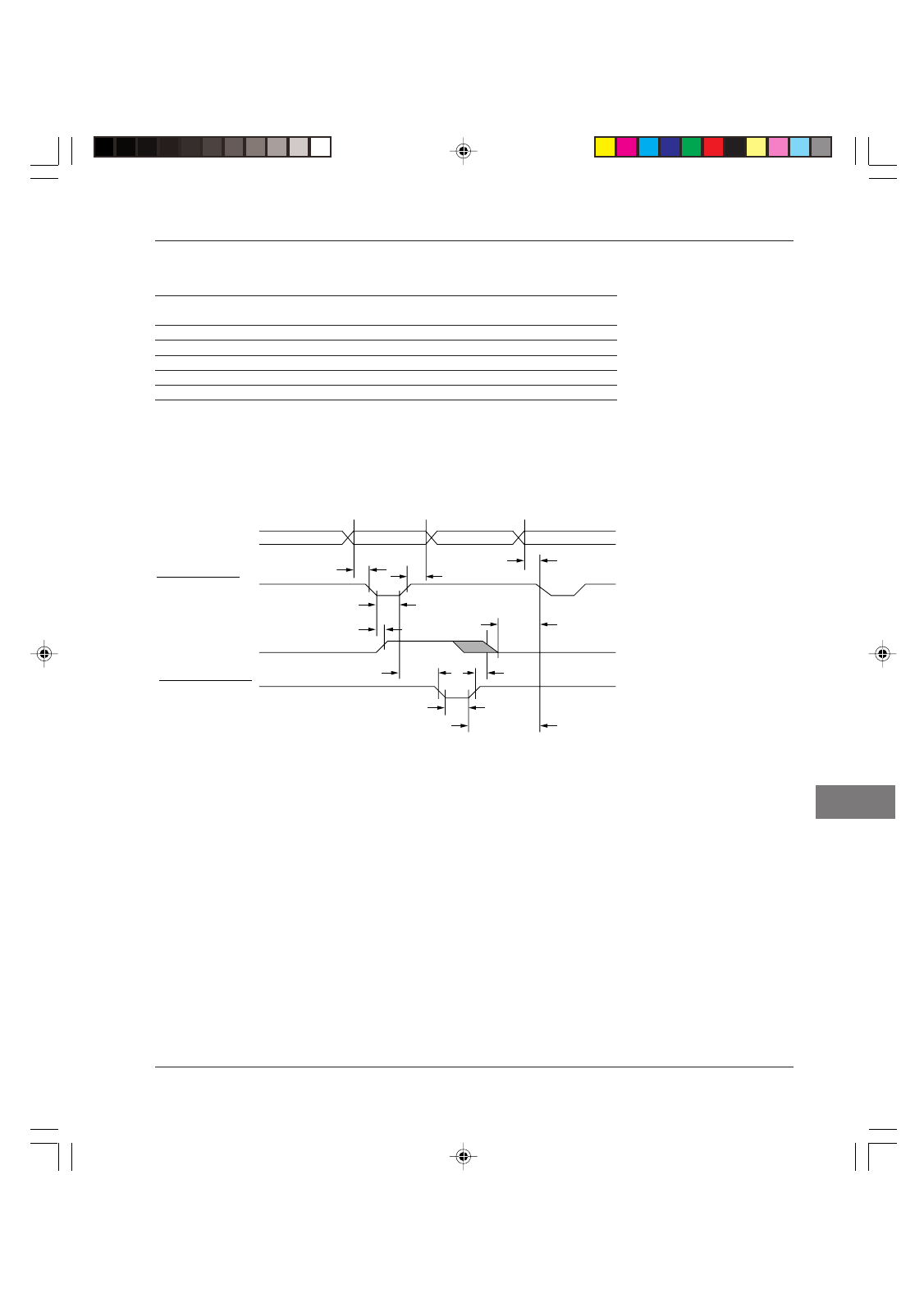

PARALLEL DATA
(DATA BITs 1 to 8)
DATA STROBE
BUSY
0 min.
0.5 µs to 10 µs
0.5 µs max.
0.5 µs min.
0.5 µs min.
0.5 µs min.
0.5 µs min.
ACKNOWLEDGE
Signalpegel
Zeitverhalten
