Anhang E: Anschlüsse und Verkabelung
E-8

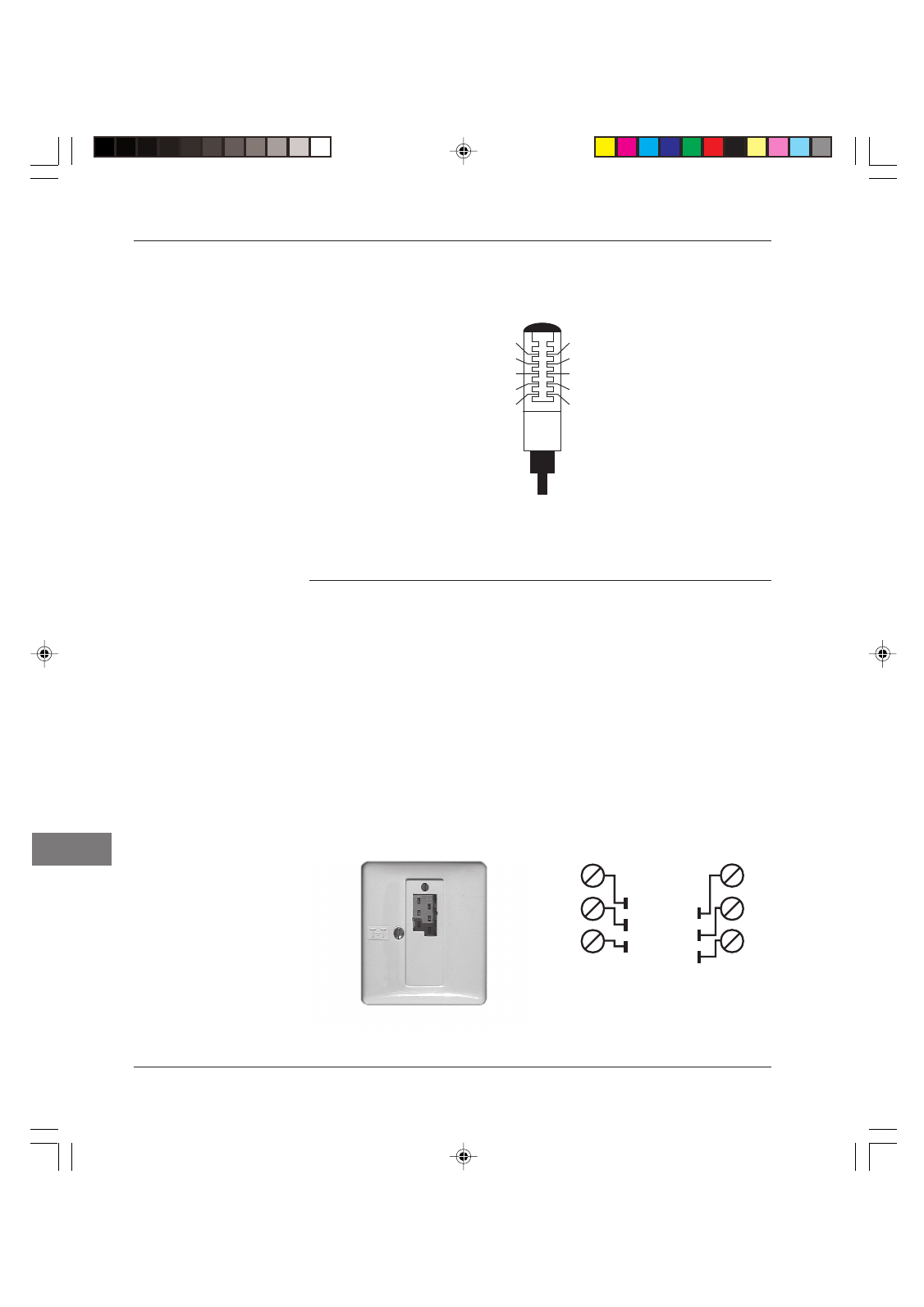

In der nachfolgenden Abbildung finden Sie den TST-Stecker mit sei-
ner Anschlussbelegung.
a1, grau , 0
F2, blau , 9
F2, rot , 8
leer, schwarz, 7
b1, rosa , 6
1, weiß, a
2, grün, E
3, gelb, W2
4, violett, leer
5, braun, b
Die Anschlussdrähte sind wie folgt belegt:
Anschluss
Bedeutung
1 (a)
Amtsleitung (a-Ader)
2 (E)
Erdkontakt für Nebenstellenanlagen
3 (W2)
Wecker/Schaltkontakt
4
nicht belegt
5 (b)
Amtsleitung (b-Ader)
6 (b1)
Weiterführung der Amtsleitung b
7
nicht belegt
8 (F2)
Parallel-Leitung
9 (F2)
Parallel-Leitung
0 (a1)
Weiterführung der Amtsleitung a
Über diese Anschlussdose (R10111-06-WST der Fa. Reichle De-Mas-
sari) können Sie ein Faxgerät oder ein Telefon anschließen.
1a
3a
2a
1b
2b
3b
a
a2
b2
b
TST-Stecker
(Österreich)
T+T83-Steckdose
A6 (Schweiz)
