Anhang E: Anschlüsse und Verkabelung
E-4

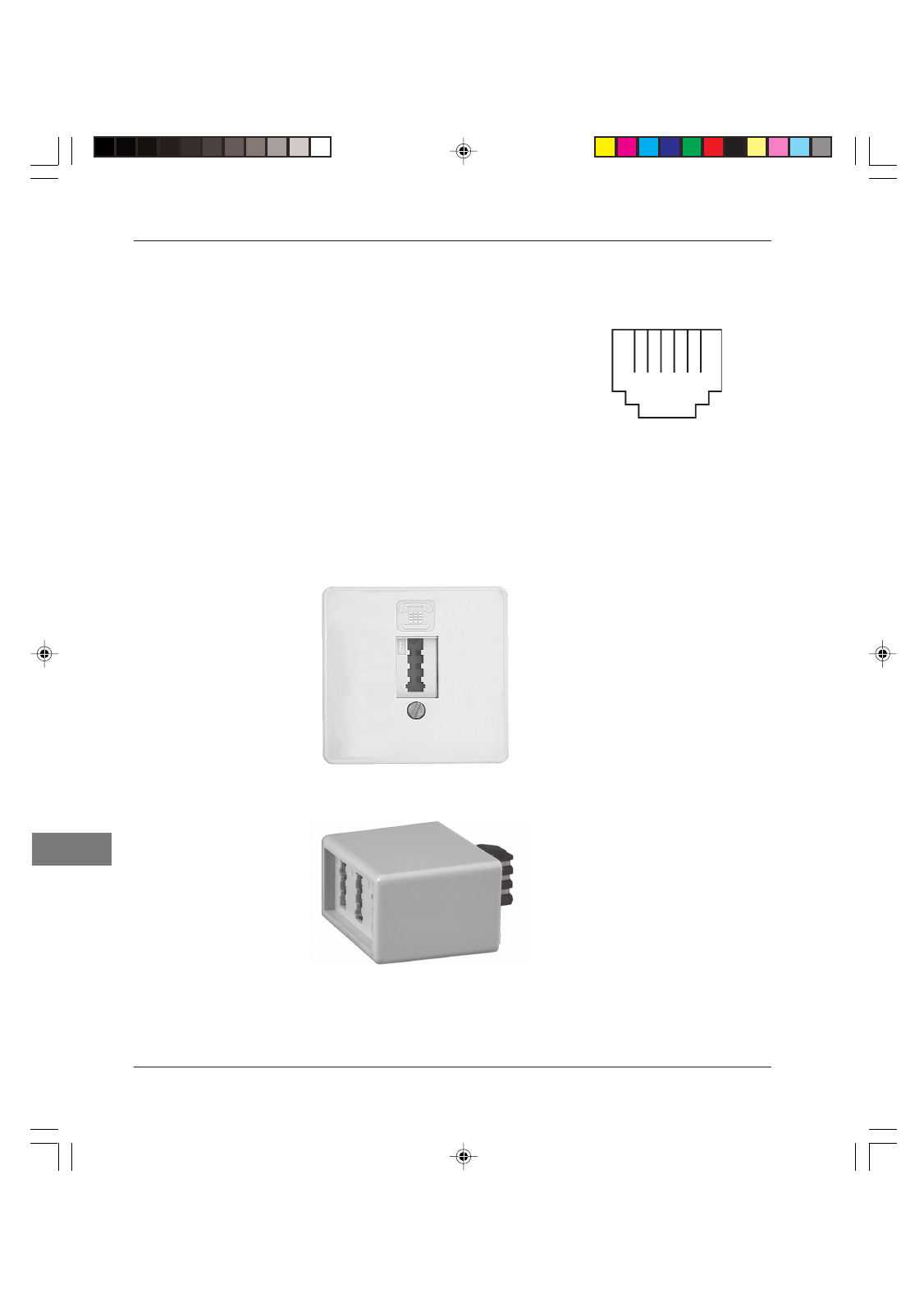

Nachfolgend finden Sie die Belegung des Leitungsanschlusses Ihres
Faxgerätes (Ansicht von hinten):
1 Wecker / Schaltkontakt
2 Weiterführung Lb
3 Amtsleitung La
4 Amtsleitung Lb
5 Weiterführung La
6 Erdkontakt
Anschlussdosen (Deutschland)
Nachfolgend finden Sie eine Abbildungen der gängigen Telefon-An-
schlussdosen. Zu jeder Dose ist beschrieben, wie Sie Ihr Faxgerät al-
lein oder zusammen mit einem Telefon anschließen.
1
6
5
4
3
2
Anschlussbelegung
des Faxgerätes
TAE6-F-Dose
Lassen Sie die Anschlussdose
gegen eine TAE6-NFN-Dose
umtauschen oder benutzen Sie
den nachfolgend beschriebenen
TAE6-F-NFN-Adapter.
TAE6-Adapter
F-NFN
Dieser Adapter wird benötigt,
um ein N- und ein F-kodiertes
Endgerät an einer F-kodierten
Anschlussdose zu betreiben.
