Anhang E: Anschlüsse und Verkabelung
E-2
1
2
3
6
5
4
N-Kodierung
F-Kodierung
1
2
3
6
5
4

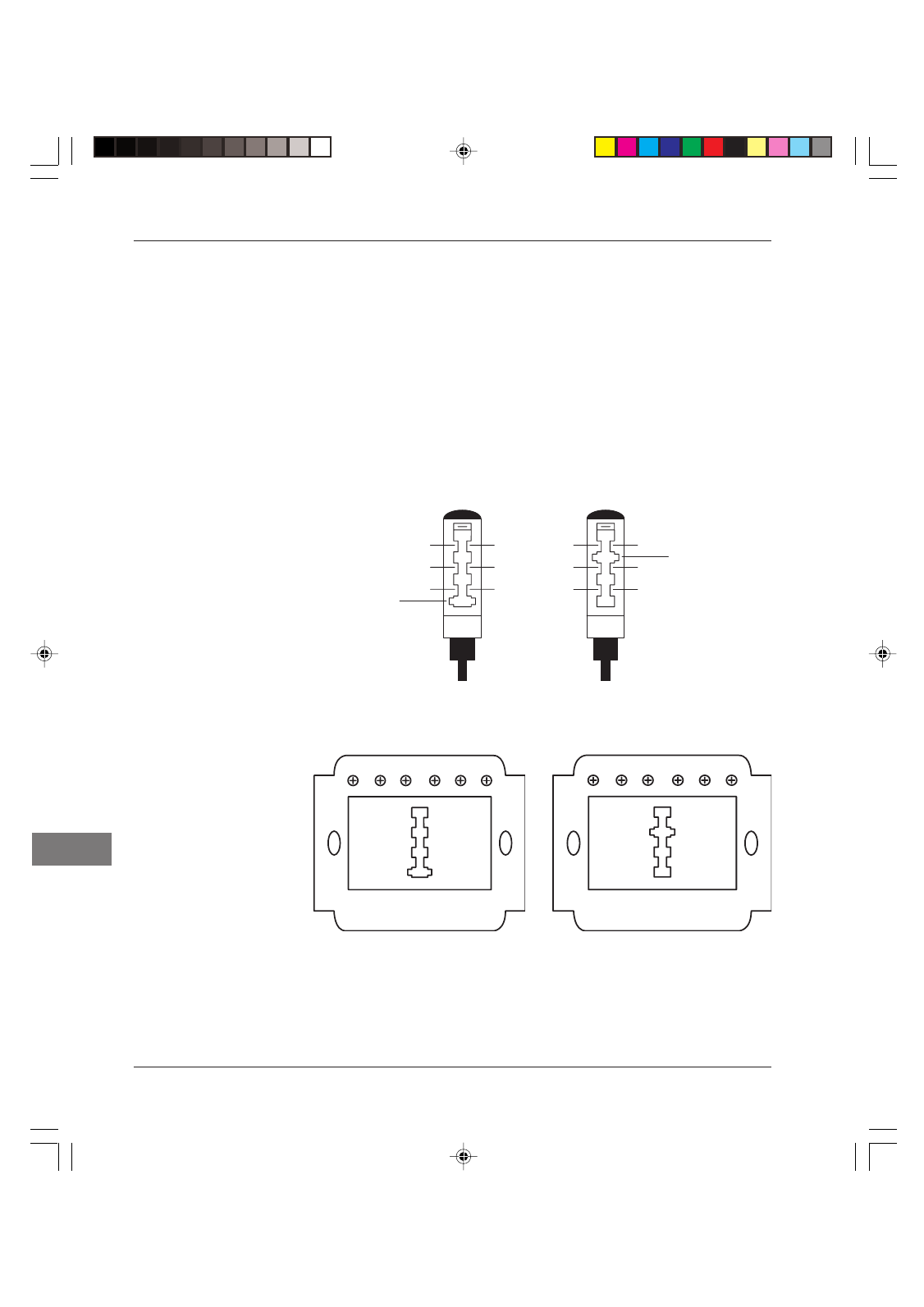

TAE6-F-Stecker TAE6-N-Stecker
TAE6-F-Dose TAE6-N-Dose
Bei der TAE6-Dose unterscheidet man zwei Kodierungen. Die F-Ko-
dierung wird für den Anschluss eines Telefons (Fernsprechapparat),
die N-Kodierung für Zusatzgeräte wie Anrufbeantworter oder Fax-
geräte (Nicht-Fernsprechapparat) benötigt. Die Stecker sind durch
seitliche Stege kodiert. Bei der F-Kodierung befindet sich der Steg
unten, bei der N-Kodierung oben am Stecker. Die zugehörigen
Buchsen verfügen über entsprechende Schlitze. Stecker mit F-Ko-
dierung passen nicht in Anschlussdosen mit N-Kodierung und um-
gekehrt.
Alle TAE6-Dosen verfügen über sechs Schrauben zum Anschluss der
Amtsleitung.
